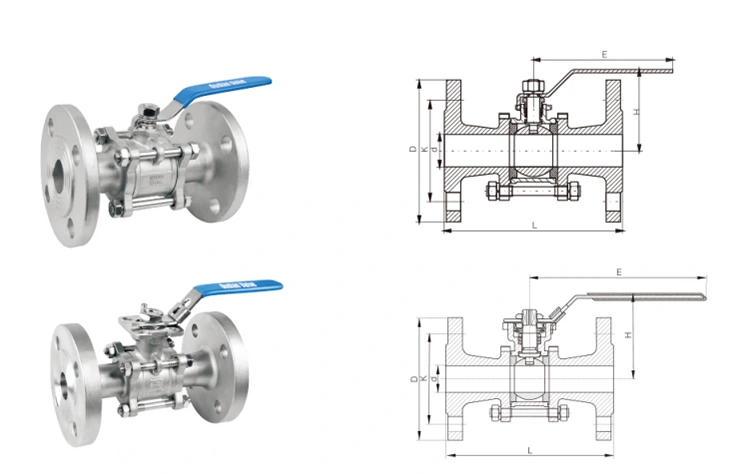

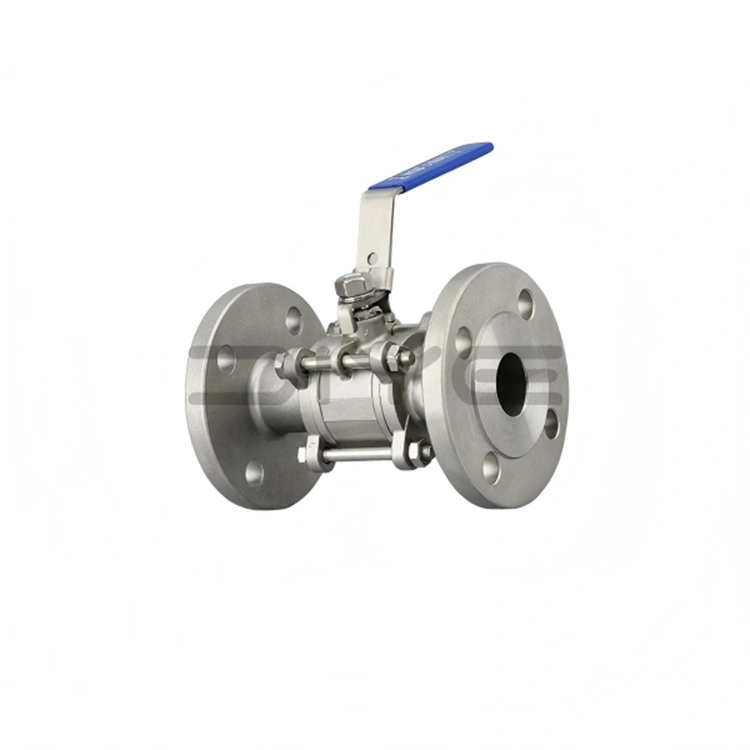

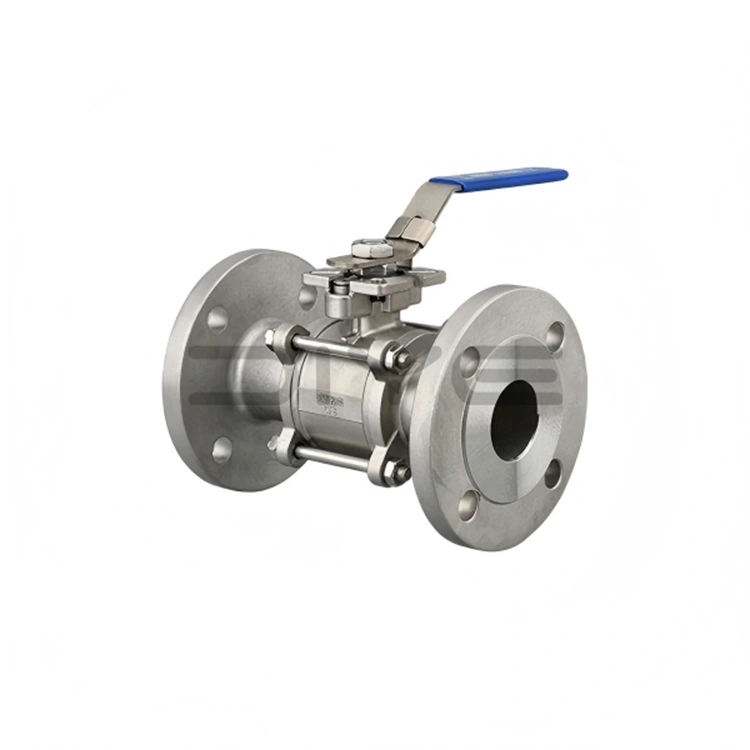

3 tk äärikukuulkraan koos paigaldusalusega

Meie 3-osaline äärikukuulkraan koos paigalduspatjadega on mõeldud täiturmehhanismi otseseks paigaldamiseks ja hoolduseks. Põhikorpus on valmistatud 304 või 316L roostevabast terasest (teatud rakenduste jaoks on saadaval valuteras), millel on poltidega kolmeosaline ventiili korpuse struktuur ja kõrge platvormiga konstruktsioon, mis vastab ISO 5211 standarditele. See toetab pneumaatilist/elektrilist automatiseerimise juhtimist ja vastab GB (Hiina riiklik standard), ANSI (Ameerika standard) ja DIN (Saksamaa standard) äärikustandarditele. Põhjalik kvaliteedikontrollisüsteem tagab ühtlase jõudluse kõikides tootmispartiides.

Peamised struktuurieelised

1. Kolmeosaline eemaldatav struktuur

- Koosneb vasakpoolsest klapikorpust, parempoolsest klapikorpust ja keskmisest klapi korpusest (sealhulgas kuulsüdamiku ja varre koost), mis on kinnitatud poltidega.

- Veebihooldus on võimalik ilma ventiili torustikust täielikult lahti võtmata. Lihtsalt vabastage poldid, eemaldage keskmine klapi korpus ja eemaldage kiiresti kuulsüdamik, tihendid ja muud sisemised komponendid, et hõlbustada puhastamist, hooldamist ja haavatavate osade vahetamist.

- Jaotatud pingejaotus suurendab klapi korpuse üldist tugevust, muutes selle sobivaks keskmise ja kõrgsurve torujuhtme tööks ning väldib tõhusalt klapi korpuse deformatsiooni ja lekkeid.

- Vähendab hoolduse seisakuid ja hoolduskulusid, muutes selle eriti sobivaks keerulistes töötingimustes, mis nõuavad sagedast hooldust.

2. Kõrge platvormiga varrestruktuur, mis vastab standardile ISO 5211

- Integreeritud kõrge platvormiga tippkonstruktsioon vastab täielikult ISO 5211 standarditele, võimaldades pneumaatiliste/elektriliste ajamite otsest paigaldamist ilma täiendavate tugedeta.

- 3-osalisel äärikukuulventiilil koos kinnituspadjaga on põhjakinnitatud varrekonstruktsioon ja kahe kettaga vedruga automaatne tihendi kokkusurumine, mis optimeerib varre tihendusjõudlust ja hoiab ära varre väljaviske ventiikambris ebatavalise rõhu suurenemise korral, suurendades sellega tööohutust.

- Mõned mudelid on varustatud antistaatilise seadmega, mis vabastab tõhusalt staatilise elektri ja hoiab ära staatilise elektri kogunemisest põhjustatud ohutusohud, mistõttu sobib see tule- ja plahvatusohtlike kandjate jaoks.

- toetab automaatset juhtimist ja kaugjuhtimist, parandades töö efektiivsust koosteliini tootmisel ja järelevalveta stsenaariumide korral.

Tehnilised andmed ja standard

1. Suuruse vahemik: DN10–DN200 (1/4–8 tolli)

2. Ääriku standardid: GB (kodused ehitusprojektid), ANSI (Põhja-Ameerika turg), DIN (Euroopa turg)

3. Klapi korpuse materjal: 304 roostevaba teras, 316L roostevaba teras, valatud teras (kohandatav vastavalt töötingimustele)

Tihendusmaterjalid ja jõudlus

1. Polütetrafluoroetüleen (PTFE): tugev korrosioonikindlus, suurepärane tihendusefekt, temperatuurivahemik -29 ℃ kuni +150 ℃, madal hind, sobib normaalsele temperatuurile, rõhule ja osakestevabale keskkonnale, kõige laialdasemalt kasutatav ja võib saavutada kahesuunalise lekkevaba tihenduse.

2. Polüfenüleensulfiid (PPL): 3 tk äärikukuulventiil koos paigalduspadjaga, suurepärane kõrge temperatuuri- ja kulumiskindlus, temperatuuritaluvus kuni -29 ℃ kuni +300 ℃, sobib kõrgele temperatuurile, kõrgele rõhule ja kergeid osakesi sisaldavatele ainetele, sobib keerukateks tööstustingimusteks, nagu nafta- ja keemiatööstus, ja pikk kasutusiga.

3. Tugevdatud polütetrafluoroetüleen (RPTFE): optimeeritud ja tugevdatud PTFE baasil, see ühendab korrosioonikindluse ja kulumiskindluse, muutes selle sobivaks mitmesugustes tavapärastes ja kergelt keerukates töötingimustes, suurendades veelgi tihenduskindlust.

Teenindus ja tugi

DIYE VALVE on loonud professionaalse müügijärgse teeninduse meeskonna, kasutades üle 10-aastast kogemust 3 tk äärikukuulventiili ja paigalduspatjadega eksportimisel. Müügijärgsete päringute või veateadete saamisel vastame 24 tunni jooksul, tehes kiirelt tõrkeotsingu ja pakkudes lahendusi kliendi seadmete normaalse töö tagamiseks.

Meil on suur laovaru originaalsete ja ühilduvate varuosade (tihendusrõngad, poldid, klapivarred jne) kiireks tarnimiseks, klientide asendusvajaduste rahuldamiseks ja seisakukadude minimeerimiseks. Pakume ka tasuta tehnilisi juhiseid, mis hõlmavad paigaldusspetsifikatsioone, igapäevast hooldust ja tõrkeotsingut, ning saame kliendi soovil pakkuda kohapealseid tehnilisi teenuseid.

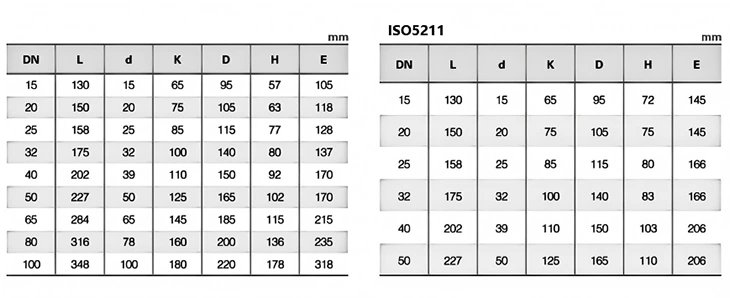

Tehnilised parameetrid

KKK-d

K: Milliseid standardeid järgitakse kolmeosalise kõrge platvormiga äärikuga kuulventiili kontrollimisel? Millised tulemusnäitajad on tagatud standarditele vastavaks?

V: Kolmeosaline kõrge platvormiga äärikuga kuulventiil järgib kontrollimisel rangelt GB/T-13927 ja API 598 standardeid. Enne tehasest lahkumist läbib iga ventiil ranged rõhutestid (veesurve ja õhurõhk), mõõtude täpsuse testid, tihenduskatsed ja välimuse kontrollid. Need testid tagavad, et peamised jõudlusnäitajad, nagu rõhu kandevõime, tihendusjõudlus ja mõõtmete täpsus, vastavad standarditele ning kvalifitseerimata toodete tehasest väljaviimine on rangelt keelatud.

K: Kas ma saan kiiresti osta sobivaid tarvikuid, kui kolmeosalise kõrge platvormiga äärikuga kuulventiili tihendrõngas on kahjustatud?

V: Jah. Allikatootjana säilitab Diye originaalsete ühilduvate tihendusrõngaste ja erinevate tarvikute (nt poldid ja klapivarred) pikaajalist varu. Saame kauba kiiresti kohale toimetada, et rahuldada teie tarvikute asendamise vajadusi, vähendada seadmete seisakukadusid ja pakkuda tasuta tehnilisi juhiseid asendamiseks, et tagada sujuv ja tõhus asendamine.

K: Millised on kolmeosalise kõrge platvormiga äärikuga kuulventiili klapi korpuse, kuulsüdamiku ja klapivarre valikulised põhimaterjalid? Kuidas materjali valida?

V: Valikulised põhimaterjalid hõlmavad kolme tüüpi: 304 roostevaba teras, 316L roostevaba teras ja süsinikteras. Valiku viide on järgmine: ① 304 roostevaba teras: sobib tavaliste vee-, õli-, gaasi- ja nõrga happe-aluse mittetugeva korrosiooniga töötingimuste jaoks, silmapaistva kulutasuvusega, sobib tavaliste tööstus- ja tsiviiltorustike jaoks; ② 316L roostevaba teras: lisatud molübdeenielementi, millel on suurem korrosiooni- ja oksüdatsioonikindlus, mis sobib keerukateks töötingimusteks, nagu tugev happe-aluse, merevesi ja keemilised lahustid, ning sobib kõrgekvaliteediliste stsenaariumide jaoks, nagu nafta ja farmaatsiatooted; ③ Süsinikteras: kõrge konstruktsioonitugevus ja suurepärane survet taluv jõudlus, sobib kõrgsurve, mittesöövitavate töötingimuste ja suure koormuse stsenaariumide jaoks. Kõik materjalid on toodetud Diye algses tehases ja neid saab kohandada vastavalt vajadustele.
