Kaheosaline äärikukuulventiil: ehituspõhimõtted, paigaldusreeglid ja rakenduse piirangud

Enamik kohapealseid tõrkeid ja valikuvigu tööstuslikes vedelikusüsteemides tulenevad klapi omaduste pealiskaudsest mõistmisest. Paljud insenerid peavad kaheosalisi äärikukuulventiile tavalisteks sisse-välja lülitatavateks komponentideks, jättes tähelepanuta nende konstruktsioonilisi kompromisse, rõhu taluvuse piire ja loomupärast paigaldusloogikat. Võrreldes survekindluseta ühes tükis kuulkraanidega ja kõrgete hoolduskuludega kolmeosaliste kuulventiilidega tagavad kaheosalised äärikukuulventiilid optimaalse tasakaalu konstruktsioonitugevuse, kulutõhususe ja üldise tööstusliku töötamise jaoks. Selle ainulaadse konstruktsiooniga kaasnevad aga selged paigalduspiirid ja kohaldatavad töötingimused. Enamikul juhtudel ei ole levinud defektid, nagu leke, kinnikiilumine ja ventiili korpuse kahjustus, põhjustatud toote kvaliteediprobleemidest, vaid ebaõigest paigaldamisest ja sobimatud töötingimustest. See artikkel jagab killustatud põhiõpetusi ja tööstusharu stereotüüpe. See viib läbi kaheosaliste äärikukuulventiilide süvaanalüüsi konstruktsiooni põhiolemuse, vertikaalse ja horisontaalse paigaldusloogika, standardsete tööjuhiste, keelatud kasutusstsenaariumide ja korduma kippuvate küsimuste põhjal, pakkudes praktilisi ja professionaalseid viiteid torustike projekteerimiseks, kohapealseks paigaldamiseks ja igapäevaseks hoolduseks.

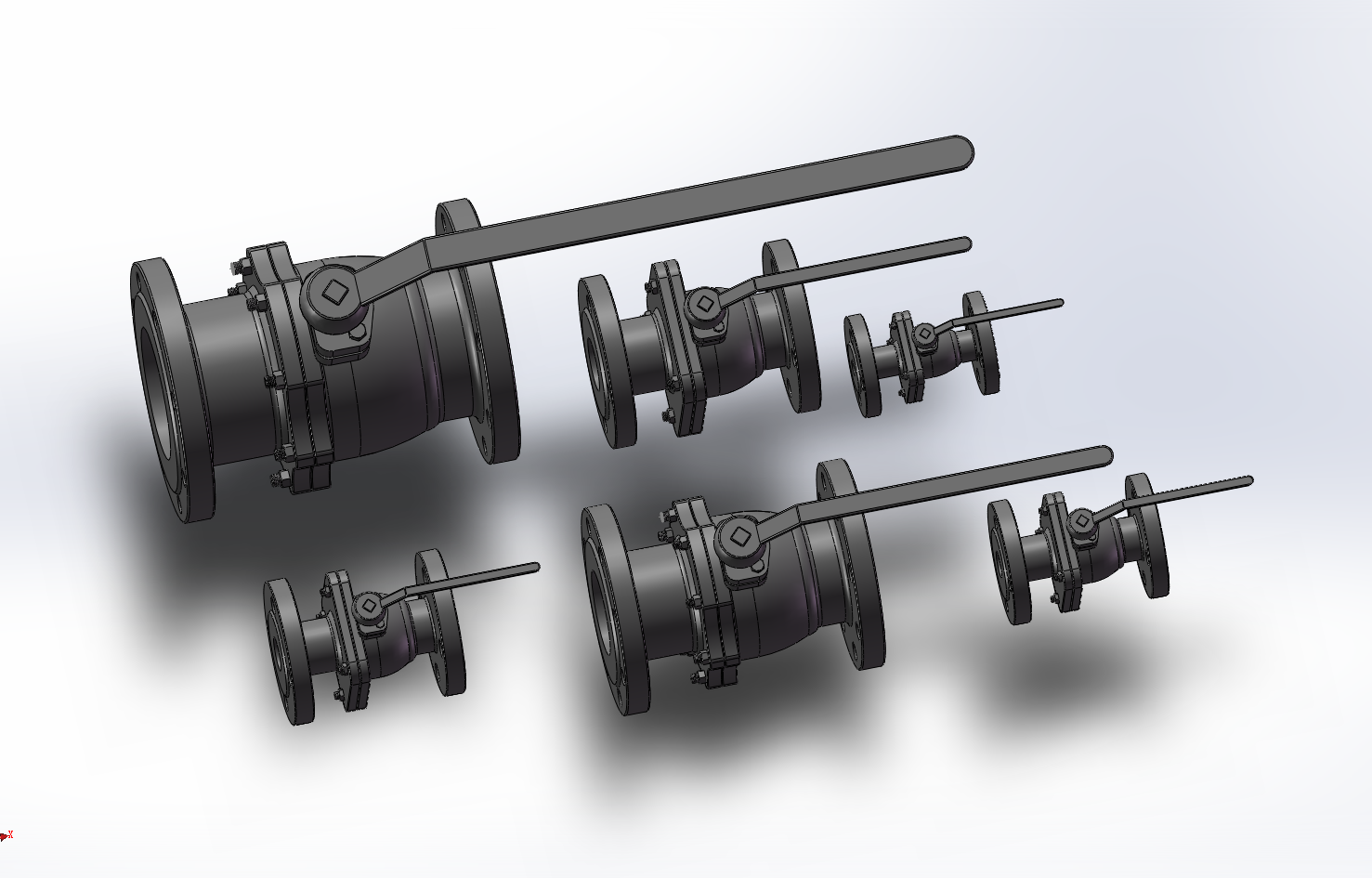

1. Mis on kaheosaline äärikukuulkraan?

Kaheosalise äärikuga kuulventiilil on jagatud kahe sektsiooniga ventiili korpus ja integreeritud ääriku ühenduskonstruktsioon. See on kokku pandud peamise ventiili korpuse ja kapoti abil, mis on kinnitatud ülitugevate poltidega ning varustatud täpsete sisemiste komponentidega, sealhulgas kuulide, klapipesade ja varre tihendussõlmedega. Asudes keskmisel positsioonil ühe- ja kolmeosaliste kuulventiilide vahel, toimib see tsiviilehituse, kergetööstuse, üldiste keemia- ja kommunaalvedelike süsteemide peavoolu standardventiilina. Paljud insenerid ajavad kolme tüüpi kuulventiilid segamini, kuna neil puudub põhjalik arusaam nende struktuurilistest kompromissidest. Ühes tükis kuulventiilid on odavad integreeritud valukonstruktsioonidega, kuid piiratud survekindlusega ja peaaegu olematu hooldatavusega. Kolmeosalised kuulventiilid toetavad sisemist lahtivõtmist ja komponentide vahetamist, mis on ideaalsed karmides töötingimustes, kuid suuremate üldkuludega. Kaheosaline disain täidab suurepäraselt turu tühimiku. See säilitab jagatud ventiilide usaldusväärse tiheduse ja struktuurse jäikuse, korvab integreeritud ventiilide rõhudefekti ja väldib kolmeosaliste ventiilide keerukat lahtivõtmist. Tehnilise positsioneerimise seisukohalt ei ole see professionaalne ventiil ekstreemsete töötingimuste jaoks, vaid standardiseeritud ja kulutõhus lahendus enamiku üldiste vedelikusüsteemide jaoks. See kasutab täispordiga voolukonstruktsiooni 90-kraadise kiire ümberlülituse ja kahesuunalise tihendusvõimega. Ühildub vee, õli, tavapärase gaasi ja nõrgalt söövitava ainega, katab surveklassid PN16 kuni PN40. Stabiilse töö ja madala rikkemääraga sobib väga hästi standardiseeritud torustike jaoks, mis nõuavad pikaajalist pidevat tööd ja harva hooldust.

2. Kas kaheosalise äärikuga kuulventiili saab paigaldada vertikaalselt?

Kaheosaliste äärikukuulventiilide vertikaalne paigaldamine on tööstusehituses pikka aega olnud vastuoluline teema. Praktiline järeldus on selge: vertikaalne paigaldamine on teostatav, kuid mitte universaalselt rakendatav, rangete piirangutega töötingimustele ja paigaldusmeetoditele, mis on kohapeal üks enim tähelepanuta jäetud lõkse. Erinevalt raskusjõust sõltuvatest tagasilöögiklappidest toetuvad kaheosalised kuulventiilid avamise ja sulgemise teostamiseks eelnevalt pingutatud klapipesa tihendile ja kuuli pöörlemisele. Teoreetiliselt on konstruktsiooniliselt vastuvõetav nii horisontaalne kui ka vertikaalne paigaldus. Sellegipoolest võimendab vertikaalne paigaldamine varjatud riske, nagu keskmine settimine ja varre pingehälve, mis kahjustab otseselt tihendi stabiilsust ja kasutusiga. Vertikaalne paigaldus sobib suurepäraselt puhtale keskkonnale, sealhulgas puhtale veele, puhtale veele ja tavapärasele gaasile normaalsel temperatuuril ja madalal rõhul, ilma et see mõjutaks töö stabiilsust. Setete, tahkete osakeste, kõrge viskoossusega või kergesti kristalliseeritavate ainete puhul ei ole vertikaalne paigaldamine soovitatav. Lisandid settivad pidevalt vertikaalse klapi korpuse põhja, kulutades täppisklapi istme pinda ja põhjustades kuuli kinnikiilumist, mikrolekkeid ja ebasujuvat lülitumist – probleeme esineb horisontaalselt paigaldatud ventiilide puhul harva. Lisaks kehtib vertikaalse paigalduse puhul purunematu reegel: klapivarre ei tohi kunagi paigaldada allapoole. Käsirattad ja ajamid peavad olema suunatud üles või küljele. Allapoole paigaldamine toob kaasa jääkkeskkonna ja lisandite kogunemise varre tihenduspiirkonda, põhjustades järkjärgulist korrosiooni, välist leket ja parandamatuid varjatud ohte.

3. Kaheosaliste äärikukuulventiilide põhipaigaldusjuhised

Üle 80% hilises staadiumis ventiilide riketest tulenevad pigem mittestandardsest paigaldusest kui kvaliteedivigadest. Professionaalne paigaldamine keskendub torujuhtme pinge, tihendushälbe ja keskmise löögi riskide kõrvaldamisele, selle asemel, et poldi auke ja kruvisid lihtsalt joondada. Järgmised on kohapeal kontrollitud põhitegevuse juhised.

3.1 Torujuhtme eeltöötlus varjatud hõõrdumise vältimiseks

Puhastage ja loputage kogu torujuhe enne paigaldamist põhjalikult, et eemaldada keevitusräbu, rooste, lõikepraht ja muud kõvad osakesed. Kaheosaliste kuulventiilide klapipesa kasutab ülitäpse peegli tihenduskonstruktsiooni. Väikesed kõvad lisandid põhjustavad pöördumatuid kriimustusi ja püsivaid mikrolekkeid, mis on uute ventiilide lühiajalise rikke peamine põhjus.

3.2 Nullpingega ääriku joondamine

Äärikute aukude joondamiseks ärge kunagi tõmmake ega pigistage torujuhtmeid jõuga. Jäik kaheosaline ventiili korpus on sunnitud pinge all kalduvus mikrodeformeerumisele. Kui süsteemi rõhk kõigub, tekib deformeerunud klapi korpusel tihendusrikke või isegi pragunemine. Ühtlase rõhujaotuse tagamiseks tagage äärikupindade loomulik sobivus ja tsentreeritud tihendi paigutus.

3.3 Diagonaalne ja astmeline poltide pingutamine

Kinnitage äärikupoldid diagonaalselt ja mitmes etapis, selle asemel, et ühte külge korraga täielikult pingutada. Asümmeetriline kokkusurumine põhjustab tasakaalustamata tihendi pinget ja mikroääriku deformatsiooni, mis viib tavalise kohapealse probleemini: madalal rõhul ei leki, kuid kõrge rõhu all ilmneb ilmne imbumine.

3.4 Täistakti rõhukatse pärast paigaldamist

Ärge pange ventiili ametlikult tööle kohe pärast paigaldamist. Tehke survetestid nii täielikult avatud kui ka täielikult suletud olekus, et kontrollida tihenduse toimimist ja kontrollida ummistumise või pingest tingitud kinnikiilumise vigu, välistades eelnevalt võimalikud riskid.

3.5 Varuge piisavalt töö- ja hooldusruumi

Jäta piisavalt vaba ruumi klapivarre, käsirataste ja elektriliste või pneumaatiliste ajamite ümber. Blokeeritud ruum takistab igapäevast ümberlülitamist ja hilisemat rutiinset hooldust.

4. Rangelt keelatud paigaldusstsenaariumid

Kuigi kaheosalised äärikukuulventiilid on universaalse stabiilsuse ja kulueelistega, on neil omased struktuursed piirangud. Ebaõige kasutamine teatud stsenaariumide korral toob kaasa pöördumatu kulumise ja potentsiaalsed ohutusriskid, mis on selged inseneri tabud.

4.1 Sagedast hooldust vajavad pidevad tootmisliinid

Kaheosaline poltidega konstruktsioon ei toeta sisemiste kuluvate osade vahetamist. Kui klapipesad või tihendid on kulunud, tuleb kogu ventiil eemaldada ja torustik hoolduseks lahti ühendada. See ei kehti 24-tunnise pideva tootmise stsenaariumide puhul, mis nõuavad regulaarset puhastamist ja osade väljavahetamist, kus kolmeosalised kuulventiilid on ainuke lahendus.

4.2 Töötingimused tahkete osakeste, kristallilise või kõrge viskoossusega söötmega

Erinevalt kolmeosalistest ventiilidest, mis toetavad kiiret lahtivõtmist ja puhastamist, ei saa kaheosalisi ventiile sisemiste setete eemaldamiseks lihtsalt lahti võtta. Pikaajaline töötamine ebapuhta kandjaga põhjustab tihenduspinna pidevat hõõrdumist ja palli kinnikiilumist, suurendades järsult rikke tõenäosust.

4.3 Torujuhtmed tugeva veehaamriga ja sagedaste rõhukõikumistega

Kaheosalisel poolitatud konstruktsioonil on väiksem löögikindlus võrreldes integreeritud ventiilide ja tugevdatud kolmeosaliste ventiilidega. Korduv veehaamri löök ja drastilised rõhumuutused lõdvendavad kinnituspolte ja nõrgendavad tihendi eelpingutusjõudu, mille tulemuseks on püsiv aine leke.

4.4 Pikaajaline drosselregulatsioon

Kaheosalised äärikuga kuulventiilid on mõeldud rangelt sisse-välja juhtimiseks, mitte drosselteenuseks. Pikaajaline poolavatud töö põhjustab klapipesa kiiret keskmise hõõrdumist, kulutab kiiresti peegli tihenduskihti ja põhjustab pöördumatut leket. See võimaldab ainult hetkelist voolu reguleerimist, mitte pidevat drosselit.

4.5 Mittestandardne paigaldamine plahvatuskindlate stsenaariumide korral

Tuleohtlike ja plahvatusohtlike ainete puhul põhjustab staatiliste seadmete väljajätmine või varte allapoole paigaldamine staatilise elektri akumuleerumist ja keskkonna sadestumist, mis toob kaasa tõsise plahvatus- ja tuleohu.5. Korduma kippuvad küsimused kaheosaliste kohta

5. Korduma kippuvad küsimused kaheosalise äärikuga kuulventiili paigaldamise kohta

Q1: milline paigaldusviis tagab pikema kasutusea, vertikaalselt või horisontaalselt?

Puhta, ilma lisanditeta kandja puhul mõjutab paigaldusasend kasutusiga vähe. Setetele kalduva kandja puhul on horisontaalne paigaldus palju stabiilsem. See väldib tõhusalt sisemiste lisandite ladestumist ja vähendab tihenduspinna kulumist, muutes selle eelistatud lahenduseks keerulistes töötingimustes.

Q2: Miks klapid lekivad pärast paigaldamist ainult kõrge rõhu all, kuid mitte madalal rõhul?

Üle 90% sellistest riketest on põhjustatud ebaühtlasest poltide pingutamisest, tihendi nihkest ja torujuhtme pingest. Struktuursed kõrvalekalded on madala rõhu all ebaolulised, kuid võimenduvad kõrge rõhu all, mis põhjustab tihendustõrke. Probleemi saab lahendada, kinnitades poldid uuesti diagonaalselt ja kõrvaldades torujuhtme pinge.

Q3: Kas kaheosalised äärikukuulventiilid sobivad automaatse ajamiga?

Jah. Standardsed kõrge platvormiga kaheosalised äärikukuulventiilid ühilduvad täielikult elektriliste ja pneumaatiliste täiturmehhanismidega. Need toetavad automaatset kaugjuhtimist ja on kulutõhusad võimalused automatiseeritud vedelikutorustike jaoks.

Q4: Mis põhjustab äsja paigaldatud ventiilide ummistumist?

Tavalisteks põhjusteks on torujuhtme lisanditest tekkinud tihenduspinna kriimustused, ääriku sunnitud joondamisest põhjustatud mikrodeformatsioonid ja rõhu vähendamise proovitalitluse puudumine. Need on tüüpilised paigaldusvead, mitte toote kvaliteediprobleemid.

K5: Kuidas valida kahe- ja kolmeosaliste äärikukuulventiilide vahel?

Valige kaheosalised kuulventiilid tavapäraste töötingimuste jaoks madala hooldussageduse ja kulude kontrolli nõudmisega. Valige kolmeosalised kuulventiilid karmide söövitavate keskkondade, kergesti määrduvate ainete ja pidevate tootmissüsteemide jaoks, mis nõuavad sisehooldust. Absoluutset paremust nende kahe vahel ei ole – ainult stsenaariumipõhine sobivus.

Järeldus

Kaheosaliste äärikukuulventiilide põhiline tehniline väärtus seisneb nende suurepärases kohanemisvõimes enamiku üldiste tööstuslike vedelike stsenaariumidega. Stabiilse struktuuri, küpse jõudluse ja kontrollitavate kuludega on neist saanud kaasaegsete tööstuslike torustike põhi- ja põhikomponendid. Enamik ventiilide rikkeid on tingitud töötingimuste mittevastavusest ja ebastandardsest paigaldusest, mitte toote olemuslikest defektidest. Selle struktuuriliste kompromisside, paigalduspiiride ja rakendustabude põhjalik mõistmine aitab inseneridel vältida stereotüüpseid paigaldusvigu, maksimeerida pikaajalist tööstabiilsust, vähendada üldisi hoolduskulusid ning lõpuks tagada tööstuslike vedelikusüsteemide ohutu, tõhus ja jätkusuutlik toimimine.
