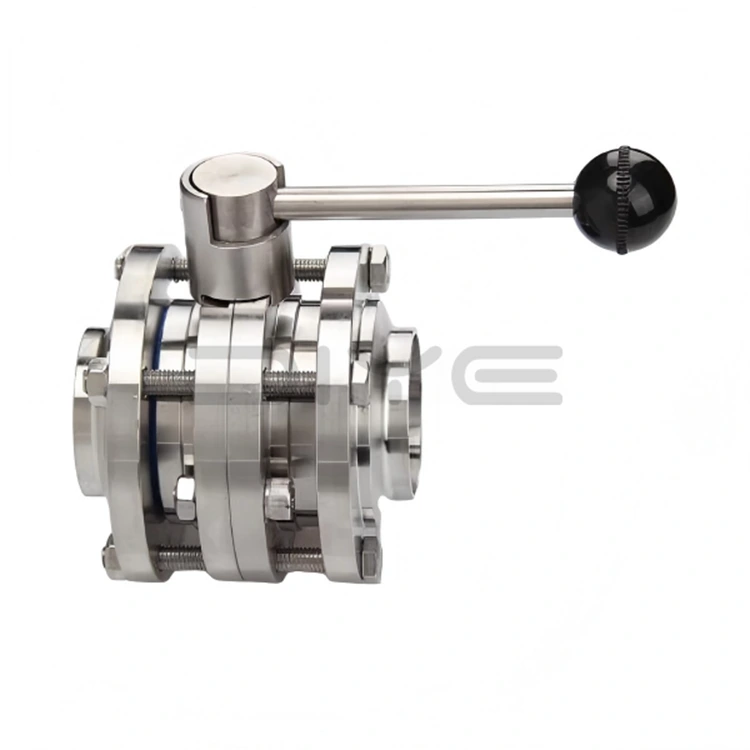

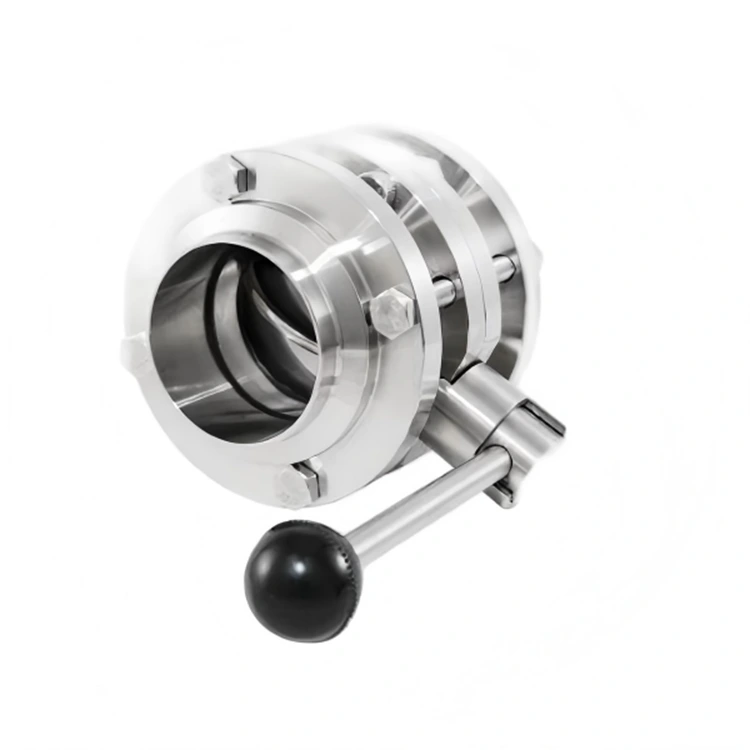

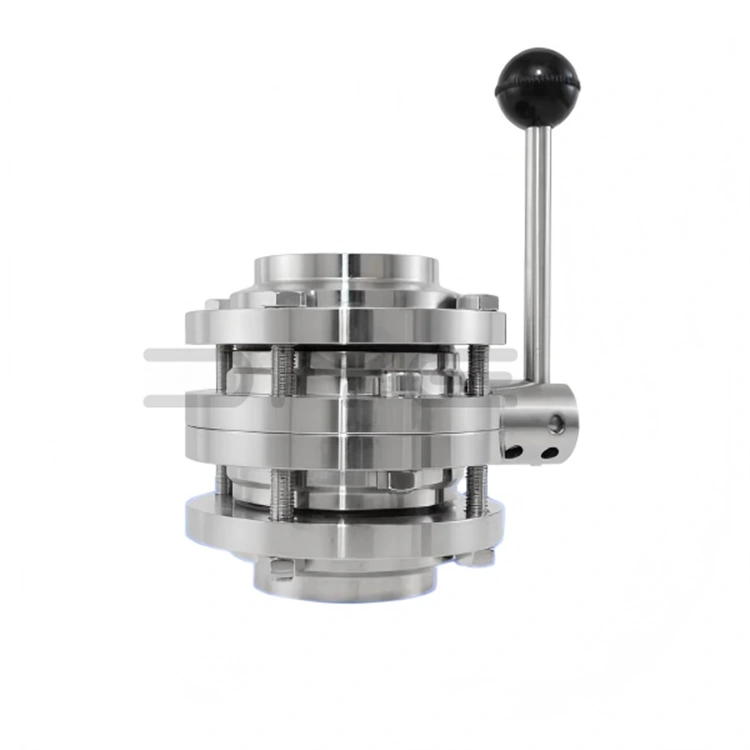

Sanitaar 3-osaline liblikklapp

Sanitaar 3-osalisel liblikklapil on klassikaline jagatud kolmeosaline struktuur, mis koosneb kesksest klapi korpusest, kahest ühendusäärikust või klambrist mõlemal küljel ning sisemisest klapikettast, varrest ja tihenditest. Võrreldes integreeritud liblikklappidega on selle suurimaks eeliseks täielik lahtivõtmine. Hooldus ja puhastamine ei nõua kogu torujuhtme lahtivõtmist; lihtsalt klambrite või poltide vabastamine mõlemast otsast võimaldab põhjalikku puhastamist, desinfitseerimist ja haavatavate osade väljavahetamist, vähendades oluliselt seisakuid ja hoolduskulusid.

Täppistootmise ja hügieenistandardid

Sanitaar 3-osaline liblikklapp kasutab ülitäpset CNC-töötlustehnoloogiat, kasutades esmaklassilist roostevaba terast SUS304 (1.4301) või SUS316L (1.4404), mille töötlustolerantsid on ±0.01 mm piires. Nii sise- kui välispinnad on peegelpoleeritud, siseseina karedus on Ra≤0,4μm (täpsust saab vastavalt vajadusele suurendada), välistades sanitaartehniliselt surnud nurgad. See vastab GMP ja EHEDG standarditele ning toetab CIP võrgupuhastust ja SIP kõrge temperatuuri auruga steriliseerimist.

Suurepärased materjalid ja tihendusomadused

1. Klapi korpuse/ketta materjal: SUS304 või SUS316L roostevaba teras, korrosioonikindel ja vastupidav.

2. Tihendusmaterjal: FDA sertifitseeritud toidukvaliteediga EPDM, silikoon (SI) või PTFE, täppistöödeldud täiusliku tihendi tagamiseks.

3. Tihendusmäär: VI klass, kahesuunaline nullleke, välistab kandja lekke ja ristsaastumise.

4. Pinnatöötlus: elektrolüütiline poleerimine või mehaaniline poleerimine, Ra≤0,8μm (kuni Ra≤0,4μm), kergesti puhastatav ja jäägivaba.

Tehnilised parameetrid ja kohandamisteenused

1. Nimiläbimõõt: DN10～DN150 (1/2"～6")

2. Nimirõhk: PN10/16 (1,0/1,6 MPa)

3. Töötemperatuur: -30℃～+150℃ (olenevalt tihendusmaterjalist)

4. Töömeetod: Käsitsi mitme asendiga käepide (90° pööramine avamiseks ja sulgemiseks, reguleeritav vooluhulk); valikuline pneumaatiline/elektriline ajam automaatseks juhtimiseks

5. Ühendusmeetod: klamber, äärik, keerme (kohandatav)

6. Standardid: ühildub 3A, DIN, SMS, ISO, IDF, GB/T 2238

Kvaliteedi tagamine

Usaldusväärse 3-osalise sanitaartehniliste liblikklappide tootjana Hiinas kontrollib DIYE VALVE rangelt kogu tootmisprotsessi: toorained läbivad saabumisel spektraalanalüüsi ning valmistooted läbivad enne laost lahkumist rõhutesti, tihendustesti ja puhtuse testi, et tagada toote stabiilne ja usaldusväärne jõudlus.

Kohandatud lahendused

Pakume kohandatud teenuseid, mis hõlmavad mittestandardseid suurusi, spetsiaalset poleerimistäpsust ja kohandatud ühendusmeetodeid. Meie insenerimeeskond ühendab klientide vajadused, et pakkuda rahvusvahelistele standarditele vastavaid isikupärastatud lahendusi.

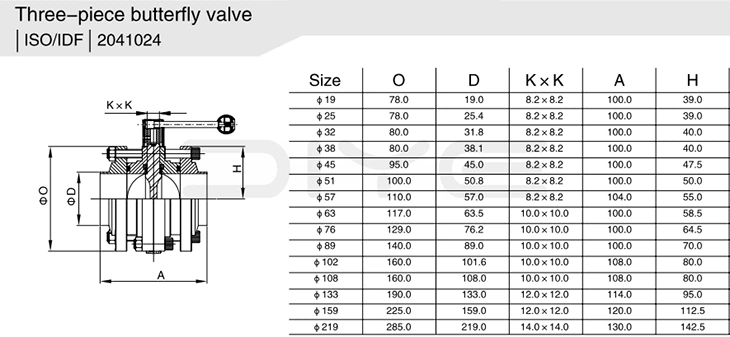

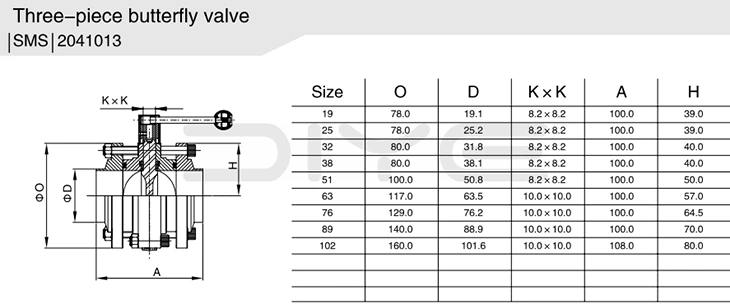

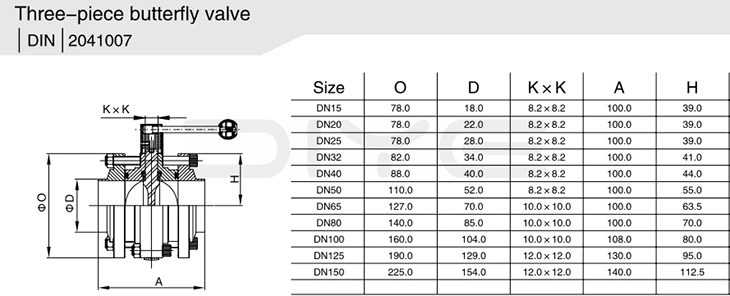

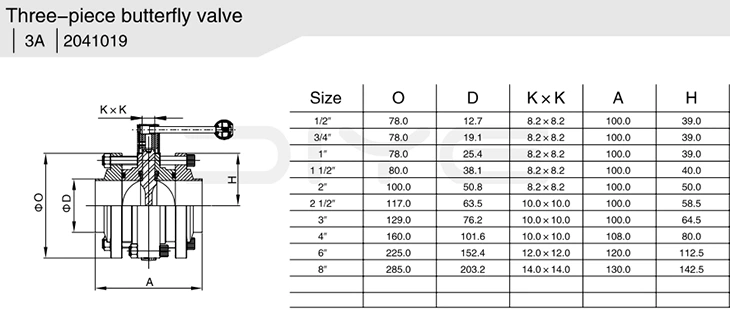

Tehnilised parameetrid
