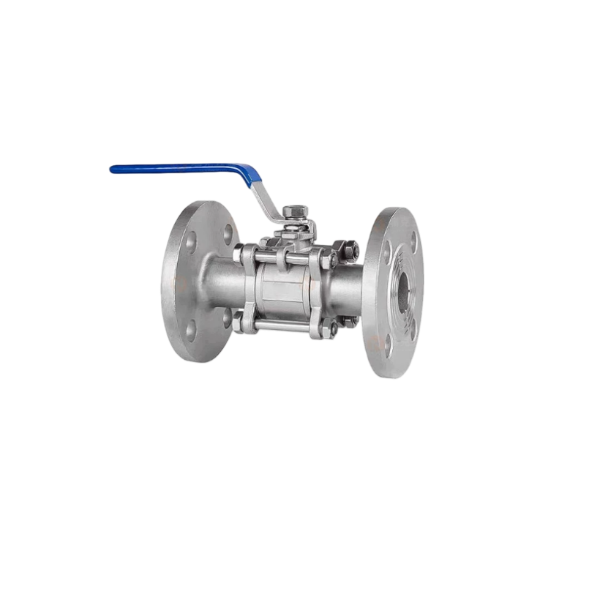

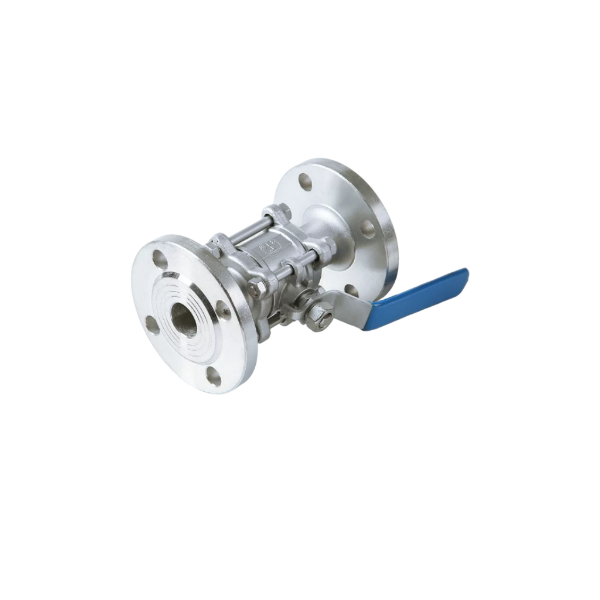

Roostevabast terasest 3 tk äärikuga kuulventiil

Toote tutvustus

3-osalisel roostevabast terasest äärikuga kuulventiilil on sepistatud SS304/SS316L korpus ja CNC-töötlus. Äärikuga otsad võimaldavad hõlpsat monteerimist tööstuslike torustikega. See täisavaga ventiil, mis on varustatud väljapuhumisvastase varre ja PTFE-pesa tihendiga, minimeerib keskmise rõhukadu. See kasutab ISO5211 standardset kinnitusplaati, mis on saadaval käsitsi kangi juhtimiseks või varustatud pneumaatiliste ja elektriliste täiturmehhanismidega automaatseks kaugjuhtimiseks. Laialdaselt eksporditud vedeliku sulgemiseks keemia-, veepuhastus-, nafta- ja gaasi- ning toiduainete töötlemise torustikes.

Tööpõhimõte

3-osaline äärikuga kuulventiil juhib vedeliku voolu, pöörates kuuli 90° ümber varre telje. Kuulile töödeldakse läbiv auk. Kui auk joondub torujuhtme suunaga, liigub vedelik vabalt. Pärast 90 kraadi pööramist surub kuuli tahke külg vastu istet, et blokeerida voolu. Jaotatud kolmeosaline korpus ümbritseb kuuli ja tihendusosi. Vars juhib kuuli pöörlemist. Tihe kontakt kuuli ja pesa vahel loob mullikindla tihendi torujuhtme kandja avamiseks või sulgemiseks.

Eelised

1.Jaotatud kolmeosaline konstruktsioon võimaldab sisemist kontrolli ja tihendi vahetamist ilma kogu ventiili torustikust eemaldamata, vähendades oluliselt hoolduskulusid.

2.Äärikühendus pakub kõrget survet ja stabiilset toruühendust; klapp jääb torujuhtme lahtivõtmise ajal fikseerituks.

3.Sepistatud roostevabast terasest korpus tagab söövitavale kandjale silmapaistva korrosioonikindluse ja pikema kasutusea.

4.Täielik pordi disain vähendab voolutakistust ja hoiab ära setete kogunemise.

5.Usaldusväärne tihendusvõime madala töömomendiga; ühildub kaugjuhtimispuldi automaatsete täiturmehhanismidega.

6.Modulaarne struktuur tagab varuosade hea vahetatavuse, vastates välismaiste ekspordiprojektide sertifitseerimisnõuetele.

Tehnilised parameetrid

KKK-d

K1: Millised materjalivalikud on selle 3-osalise äärikuga kuulventiili jaoks saadaval?

V: Standardne korpuse materjal on SS304 ja SS316L roostevaba teras. Pall ja vars on samuti roostevabast terasest. Istme materjal on standardina PTFE; PFA on valikuline karmides söövitavates töötingimustes.

Q2: Millise rõhu ja temperatuuri vahemikus saab klapp töötada?

V: Töörõhk: PN16 / PN25 / Class150 / Class300 valikuline. PTFE iste võimaldab töötemperatuuri vahemikus -20 ℃ kuni 180 ℃. Tegelik ulatus sõltub kandja ja tihendi valikust.

Q3: Kas ventiili saab varustada pneumaatiliste või elektriliste täiturmehhanismidega?

V: Jah. See on ehitatud ISO5211 standardi paigaldusplatvormiga. Manuaalset käepidet saab asendada pneumaatilise ajamiga (ühetoimeline/kahetoimeline) või elektrilise ajamiga kaugjuhtimiseks.
