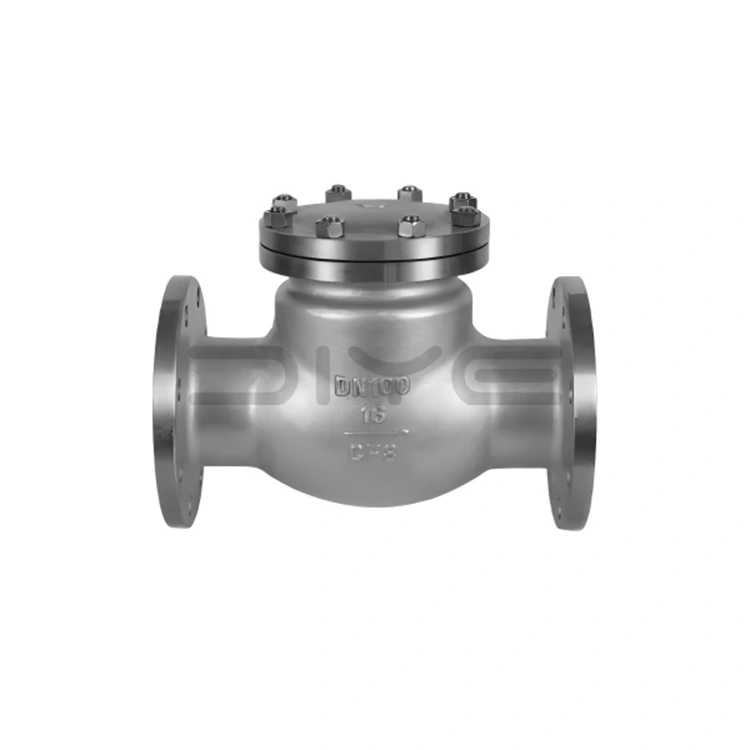

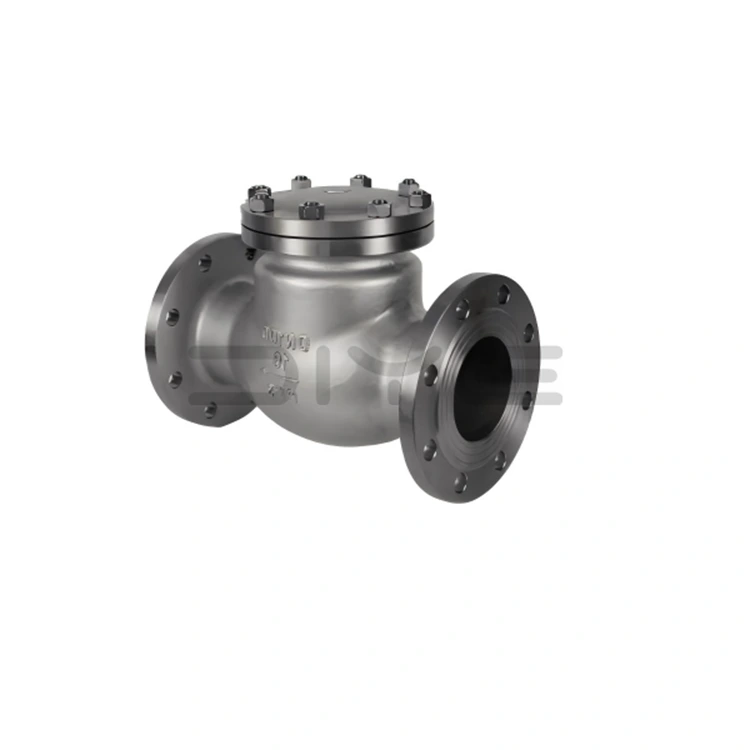

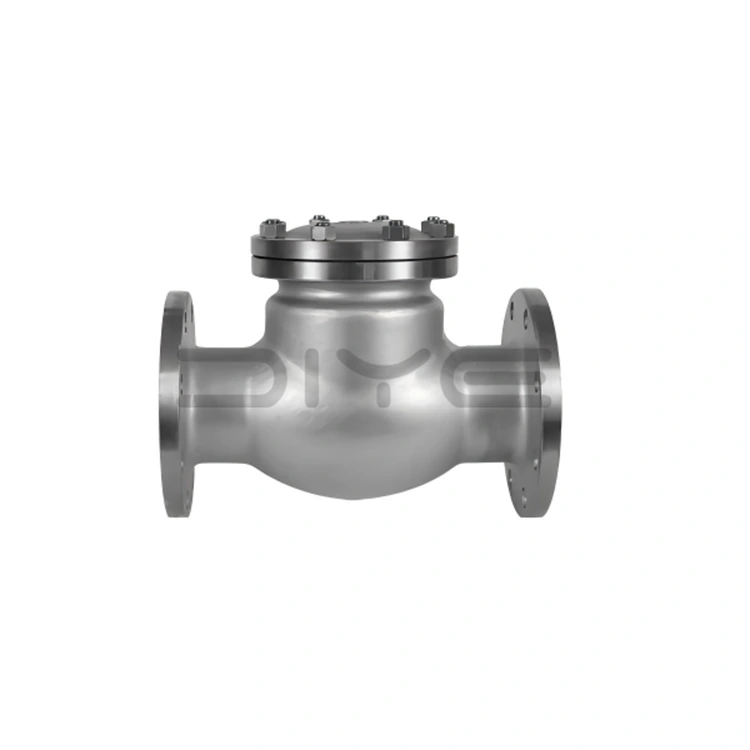

DIN käändäärikuga tagasilöögiklapid

DIYE DIN pöördeäärikuga kontrollventiilid on täpselt konstrueeritud automaatventiilid, mis vastavad täielikult Saksa põhistandarditele, sealhulgas DIN 3356, DIN 3202 ja DIN EN 1092-1. Klapid töötavad autonoomselt, lähtudes keskkonna rõhust, väliseid ajamid ei vaja. Need pakuvad usaldusväärset ja hooldusvaba mehhanismi, mis hoiab ära tagasivoolu katastroofilised tagajärjed, kaitstes kriitilist torujuhtme infrastruktuuri.

Tööpõhimõte ja põhifunktsioonid

1. Automaatne töö

DIN Swing Flanged Control Ventiili klapiketas avaneb vabalt edasivoolava keskkonna rõhu all; kui süsteem seiskub, alandab rõhku või kogeb tagasivoolu tendentsi, sulgub klapiketas koheselt oma raskuse ja tagasivoolu vasturõhu mõjul.

2. Põhilised kaitsefunktsioonid

- Tagasivoolu vältimine: moodustab tiheda tihendi, takistades keskkonna vastupidist voolamist.

- Veehaamri leevendus: neelab hüdraulilise šoki, vähendades oluliselt survet torustike ja seadmetele.

- Süsteemi kaitse: kaitseb pumpasid, kompressoreid, surveanumaid ja soojusvahetiid vastupidise rõhu löökide põhjustatud kahjustuste eest.

Disaini omadused ja tehnilised parameetrid

1 Ühendusmeetod ja standardid

Kasutab DIN-standardi äärikühendusi, lihtsustades paigaldust ja hooldust; konstruktsiooni pikkus järgib rangelt DIN 3202 standardit.

2 Lai kasutusala ja mitmekülgsus

DIN-pöördäärikuga kontrollventiilid hõlmavad kogu diameetrivahemikku DN15 kuni DN1000; rõhuklasside hulka kuuluvad PN10, PN16, PN25, PN40, PN63 ja PN100, mis vastavad madalsurvetorustike võrkude ja kõrgsurve tööstuslike protsessisüsteemide erinevatele vajadustele.

3 Suurepärane struktuur

Hoolikalt kavandatud voolukanalid minimeerivad rõhukadu; ülitäpsed tihenduspinnad tagavad tiheda ja usaldusväärse tiheduse ka rõhukõikumiste ja erinevate keskkonnatingimuste korral.

4. Meediumiühilduvus

Sobib vee, auru, naftatoodete ja erinevate happeliste, aluseliste ja söövitavate ainete jaoks.

Rakendusstsenaariumid ja turu katvus

Meie DIN-tiibäärikuga tagasilöögiklapid on eelistatud toode Saksamaa standardsete torustike jaoks Euroopas ja kogu maailmas, tagades stabiilse ühesuunalise vooluhulga juhtimise mitmes nõudlikus tööstuses, sealhulgas:

1. Naftakeemia ja keemiatööstus

2. Elektritootmistööstus (soojus- ja tuumaenergia)

3. Metallurgia ja mäetööstus

4. Munitsipaalveevarustus- ja drenaažitööstus

5. HVAC, gaasi- ja meretehnika

6. Rahvusvahelised Euroopa standardsed eksporditehnilised projektid

Tootmine ja kvaliteedi tagamine

1. Kutsekvalifikatsioon ja kogemused: DIYE VALVE saavutab DIYE VALVE tööstuse sügavaid teadmisi kasutades masstootmise kõigi DIN tagasilöögiklappide spetsifikatsioonidega, tagades stabiilse ja usaldusväärse kvaliteedi.

2. Vastavus autoriteetsetele standarditele: iga ventiil kasutab Saksa standardmaterjale, täppissepistamisprotsesse ja läbib range survetesti.

3. Terviklikkuse garantii: pakume iga tellimuse kohta täielikke materjalikatsearuandeid (MTR) ja tehase survetesti andmeid, tagades täieliku jälgitavuse ja vastavuse kogu protsessi vältel.

4. Kohandatud lahendused: Lisaks standardtoodetele pakume professionaalselt kohandatud klapiteenuseid, kasutades spetsiaalseid materjale ja mittestandardseid suurusi, pakkudes ühtseid tarnelahendusi keeruliste Euroopa ja rahvusvaheliste inseneriprojektide jaoks.

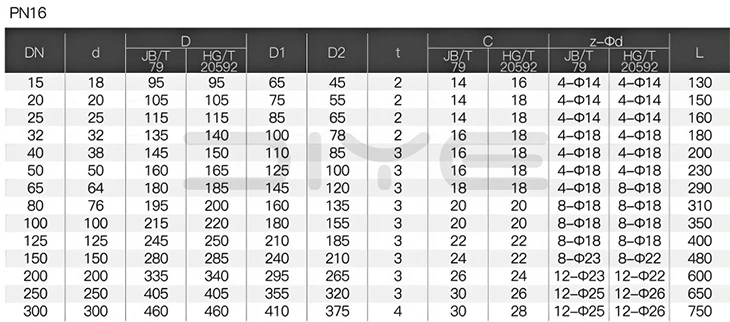

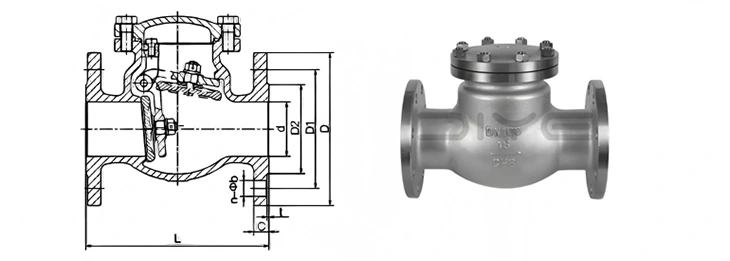

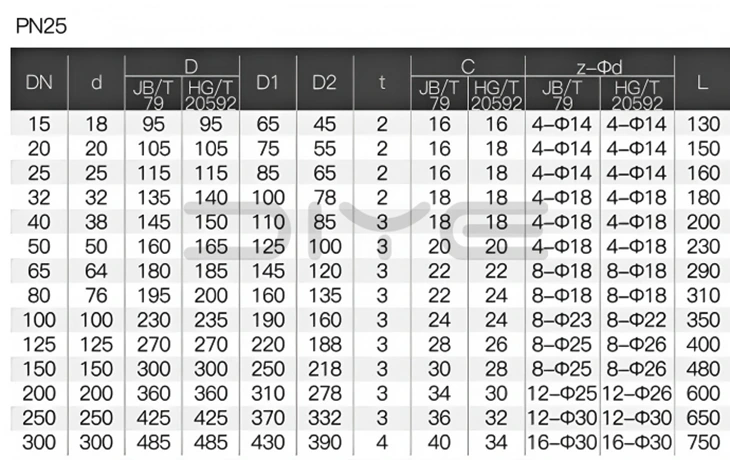

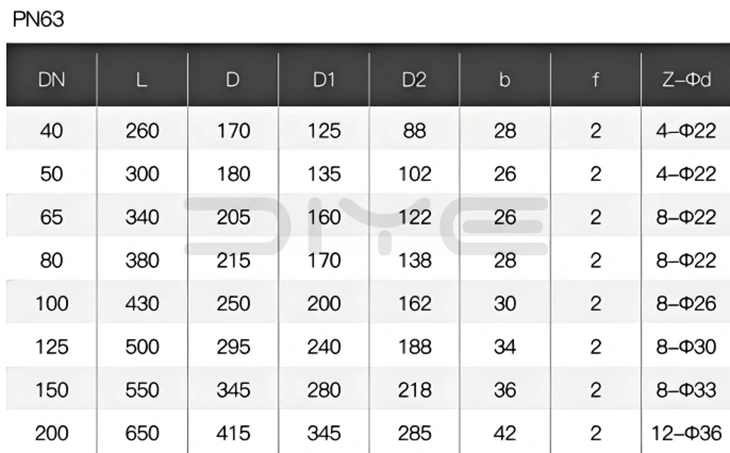

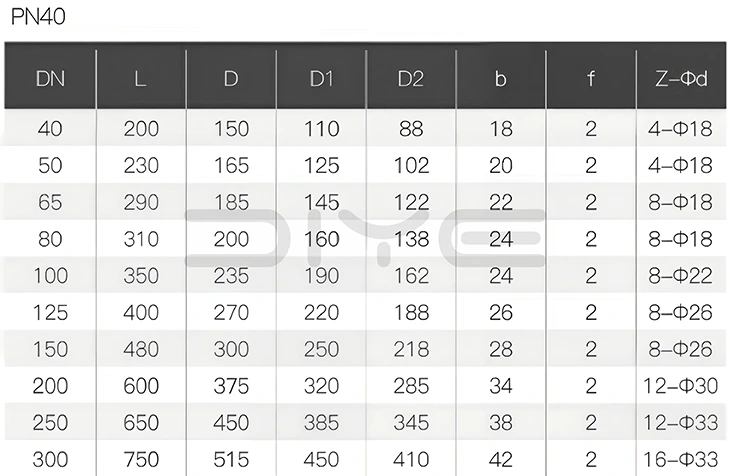

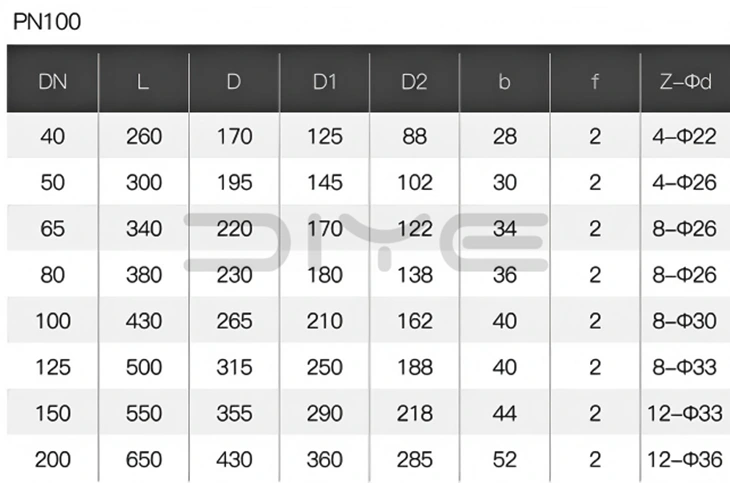

Tehnilised joonised

KKK

K: Millistele põhistandarditele vastavad DIN-tiibäärikuga kontrollventiilid?

V: Need järgivad peamiselt DIN 3205, DIN 3206, DIN 3207, DIN 3351 ja DIN 3352. Äärikühenduste puhul rakendavad nad DIN EN 1090 / DIN EN 1091 / DIN EN 1092, tagades täiusliku sobitavuse ja vahetatavuse Saksa standardsete torustike, äärikute ja tihenditega.

K:Mida tuleb äärikuga tagasilöögiklapi paigaldamisel tähele panna?

A: Kinnitage ventiili korpusel olev voolusuuna nool ja paigaldage rangelt vastavalt keskmise voolu suunale. Tagurpidi paigaldamine põhjustab voolu täieliku ummistumise ja kontrollifunktsiooni kadumise.

K: Miks on äärikuga tagasilöögiklapis alati ebatavalist müra ja vibratsiooni?

V: Selle põhjuseks on enamasti paigaldamine põlve lähedale, liigne voolukiirus või klapiketta löök tõkkele. Soovitatav on suurendada sirget toruosa, lülituda aeglaselt sulguvale struktuurile või reguleerida torujuhtme voolukiirust.

K: Kas saate pakkuda Saksa standardsete DIN-kontrollventiilide täielikku komplekti?

V: Lähtetootjana toodab Diye igas suuruses DIN-swing äärikuga tagasilöögiklappe. Me teostame rangelt töötlemist, survetestimist ja märgistamist vastavalt Saksa standarditele. Pakume täielikku materjaliaruannete komplekti ja tehase survetesti andmeid ning toetame spetsiaalsete kaliibrite ja erimaterjalide kohandamist.
