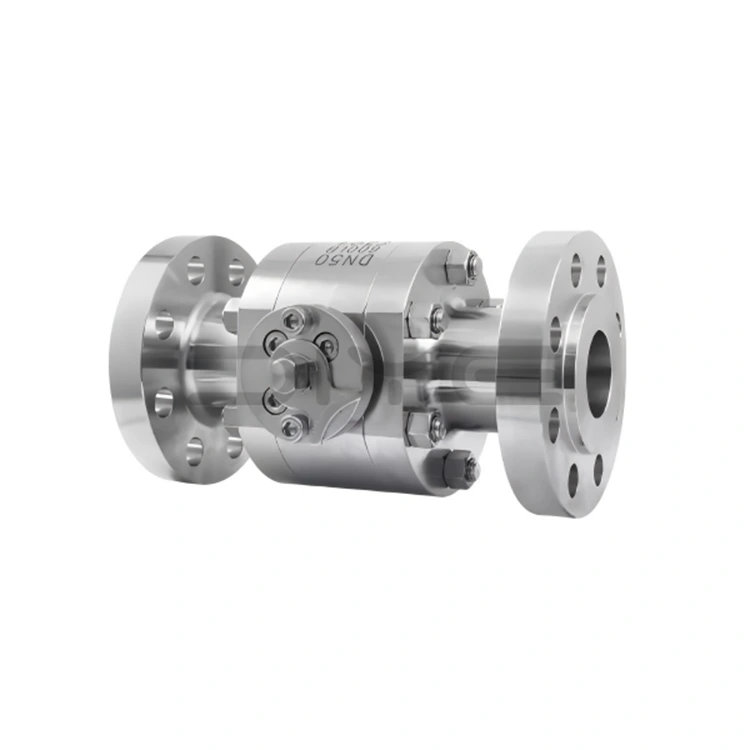

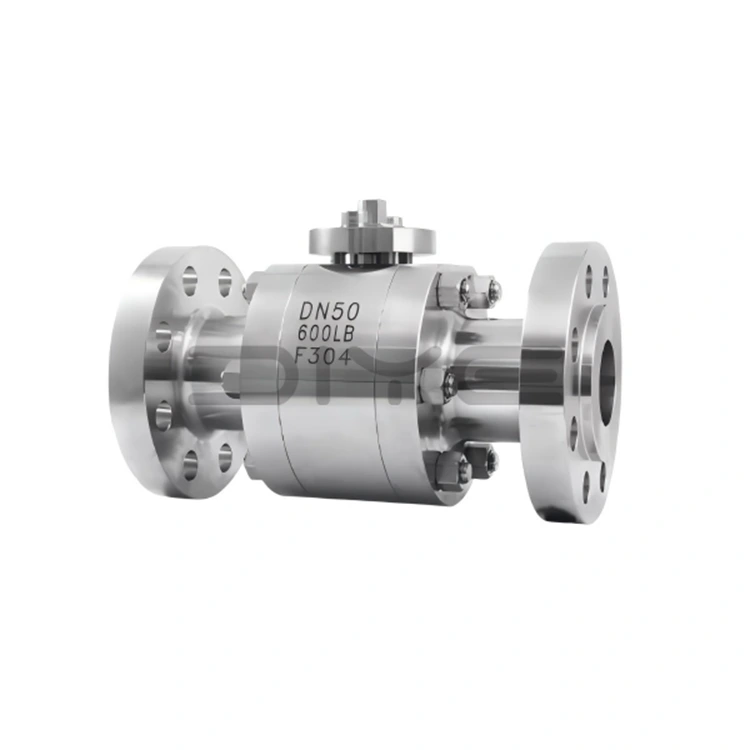

Sepistatud terasest kõrgsurve äärikuga kuulventiil

DIYE VALVE'i sepistatud terasest kõrgsurveäärikuga kuulventiilide seeria on projekteeritud, toodetud ja testitud rangelt kooskõlas mitmete kodumaiste ja rahvusvaheliste standarditega, et tagada toote jõudluse vastavus globaalsetele insenerivajadustele.

- Disaini- ja tootmisstandardid: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Äärikuühenduse standardid: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Konstruktsiooni pikkuse standardid: ASME B16.10

- Testimisstandardid: GB/T 13927, ISO 5208

Standardsed nimiläbimõõdud: DN10~DN300 (1/4"~12"), surveklassid: klass 150~klass 600 (PN10~PN100); Saadaval on kohandatud kõrgsurve mittestandardsed spetsifikatsioonid, nagu 2500LB ja PN400, ning nimiläbimõõtu saab kohandada vastavalt kliendi joonistele, et kohaneda erinevate kõrgsurvetorustike nõuetega.

Toote peamised eelised

1. Kvaliteetsed sepistatud materjalid, stabiilne jõudlus

Sepistatud terasest kõrgsurveäärikuga kuulventiili põhimaterjal on kvaliteetne sepistatud teras, mis sobib erinevateks karmideks töötingimusteks, täpsemalt järgmiselt:

- Süsinikterasest sepised (WCB/A216-WCB): kõrge konstruktsioonitugevus, mis sobib tavalistes mittesöövitavates kõrgsurvetingimustes (nt tavalised tööstuslikud nafta- ja gaasijuhtmed).

- Roostevabast terasest sepised (F304/F316L): 304 materjal on kerge korrosioonikindel, sobib üldiste kõrgsurvekemikaalide, veetöötluse ja muude tingimuste jaoks; 316L materjal, millele on lisatud molübdeeni, parandab märkimisväärselt korrosioonikindlust ja oksüdatsioonikindlust, mis sobib väga söövitavatesse keskkondadesse, nagu happed, leelised, väävlit sisaldavad ained ja merevesi. Selle kasutusiga kõrgsurve söövitavates tingimustes on 3-5 korda pikem kui tavalistel süsinikterasest kuulventiilidel.

- Spetsiaalsed terasest sepised (nt 35CrMoA): kohandatud äärmuslikuks kõrgeks rõhuks ja erilisteks töötingimusteks, pakkudes usaldusväärset materjalituge.

2. Suure jõudlusega tarvikud, ohutud ja vastupidavad

Kõik sepistatud terasest kõrgsurveäärikuga kuulventiili tarvikud on valmistatud kõrgsurvega spetsiaalsetest materjalidest, tagades klapi üldise stabiilsuse ja ohutuse:

- Klapi vars: valmistatud kulumis- ja korrosioonikindlatest sepistest, nagu 2Cr13/A246-416, nitreeritud pinnatöötlusega, mis pakub suurepärast väändetugevust. Altpoolt paigaldatud disain koos tagumise tihendi struktuuriga hoiab ära klapivarre mahakukkumise ja kandja lekkimise.

- Poldid: kasutage 35CrMoA/A193-B7 kõrgsurve spetsiaalseid polte, millel on kõrge tugevus ja lõdvenemisvastased omadused, mis sobivad kõrgsurvetingimustesse.

- Tihendid: valmistatud kõrgsurvega spetsiaalsetest materjalidest, nagu PTFE, PPL ja fluorokummi. Mõned mudelid kasutavad kolmekordset metallist kõva tihendi + elastse abitihendi struktuuri, kus mida kõrgem on rõhk, seda tihedam on tihend, saavutades kahesuunalise nulllekke ja API 6D "nulllekke" standardi.

3. Teaduslik struktuur, lai kohanemisvõime

Kasutades töötingimustel põhinevaid sihipäraseid konstruktsioonilahendusi, sobib sepistatud terasest kõrgsurveäärikuga kuulventiil erinevate stsenaariumide jaoks:

- Ujuv kuulstruktuur: sobib väikese läbimõõduga ventiilidele, tuginedes keskmisele rõhule, et tagada kuuli ja klapipesa vaheline tihedus. Lihtne struktuur, usaldusväärne tihendus.

- Fikseeritud kuulstruktuur: sobib suure läbimõõduga ventiilidele. Palli toetavad ülemised ja alumised võllid, mis takistavad avamise ja sulgemise ajal nihkumist, vähendavad töömomenti, sobivad sagedaseks kasutamiseks kõrge rõhu all ja vähendavad klapivarre kulumist.

- Antistaatiline ja tulekindel disain: mõnel mudelil on see varustatud. Antistaatiline disain hoiab ära staatilisi sädemeid ja tulekindel disain võimaldab ajutist tihendamist metall-metalli kontakti kaudu pärast tihendite läbipõlemist, mis sobib tule- ja plahvatusohtlike kõrgsurvetingimuste jaoks.

Meie pühendumus

Professionaalse tootja ja tarnijana Hiinas järgib DIYE VALVE filosoofiat "Kvaliteet esiteks, Klient kõrgeim". Meie tehasel on täielik tootmis- ja testimissüsteem, mille kogu protsessi vältel on toote kvaliteedi tagamiseks range kontroll. Pakume ka professionaalset tehnilist tuge ja müügijärgset teenindust ning oleme loonud pikaajalised ja stabiilsed koostöösuhted ülemaailmsete partneritega.

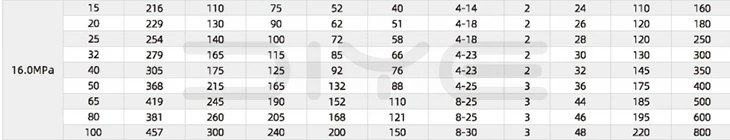

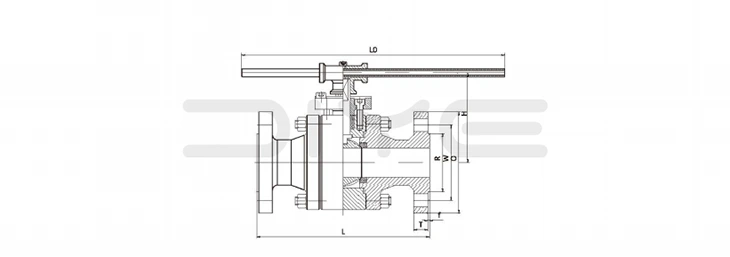

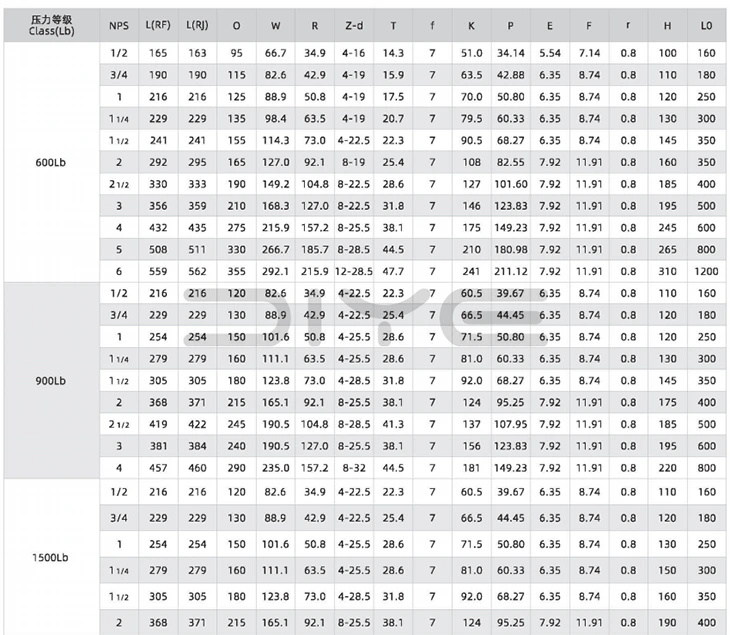

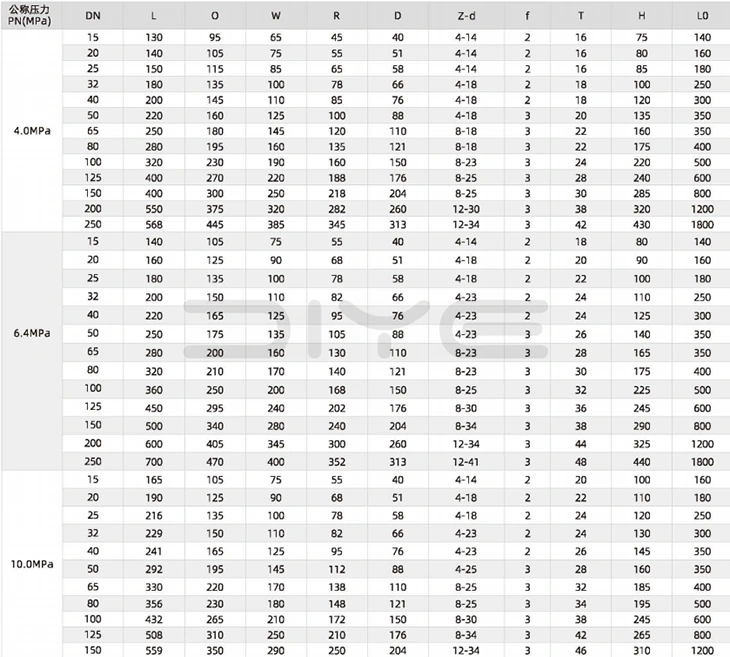

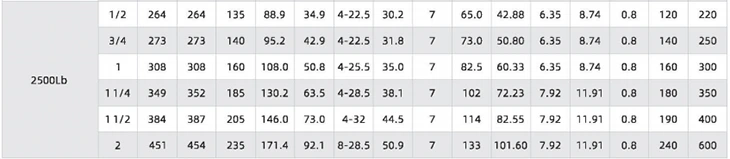

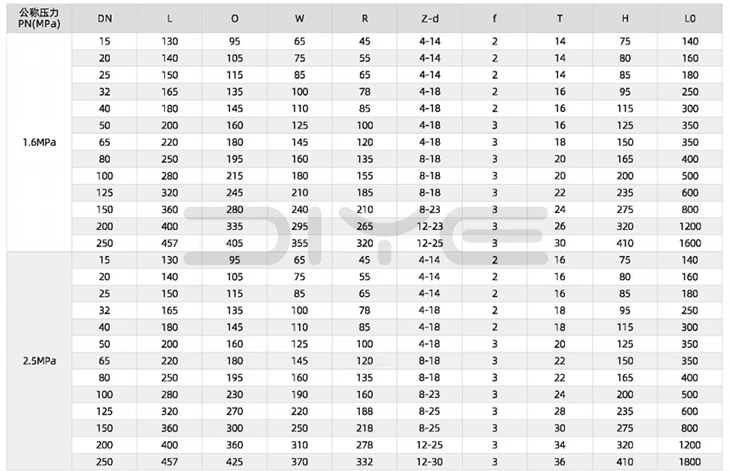

Tehnilised parameetrid

KKK

K: Kas sepistatud terasest kõrgsurveäärikuga kuulventiil võib saavutada kõrge rõhu all lekke nulli?

V: Sellel on kõrgsurve töötingimuste jaoks sobiv topelttihendus: ① Peatihend: See kasutab kombinatsiooni sisseehitatud elastsest klapipesast (PTFE/PPL/fluoro kummist) ja metallist kõvast tihendist, mille klapipesa taga on O-rõngas. Mida kõrgem on keskmine rõhk, seda tihedamalt surub klapipesa kuuli kokku, saavutades kahesuunalise nulllekke ja täites API 6D "nulllekke" standardi; ② Klapivarre tihend: see kasutab põhja paigaldatud klapivarre + tagumise tihendi konstruktsiooni + mitmekihilist tihendit. Pakend on valmistatud kõrgsurve spetsiaalsest painduvast grafiidist või PTFE-st, et vältida klapivarre keskmise leket ning vältida klapivarre väändumist ja eraldumist kõrge rõhu all; ③ Antistaatiline/tulekindel disain: mõnel mudelil on sisseehitatud antistaatilised vedrud. Kui tihend on põletatud, saab ajutise tihenduse saavutada metall-metalli kontakti kaudu, mis sobib tule- ja plahvatusohtlike ainetega töötingimustesse.

K: Millised on sepistatud terasest kõrgsurveäärikuga kuulventiili ujuv- ja fikseeritud kuulkonstruktsioonide erinevused? Kuidas valida kaliibri järgi?

V: ① Ujuv kuuli struktuur: tavaliselt kasutatakse väikeste kaliibrite (DN10 ~ DN50) jaoks, kuulil pole fikseeritud tuge ja tihend saavutatakse, surudes palli keskmise rõhuga vastu ühepoolset klapipesa. Sellel on lihtne struktuur, väike avamis- ja sulgemismoment ning madal hind, mis sobib tavapäraste kõrgsurve ja väikese vooluga töötingimuste jaoks; ② Fikseeritud kuulstruktuur: tavaliselt kasutatakse suurte kaliibrite (DN65 ~ DN300) jaoks, palli toetavad kindlalt ülemised ja alumised klapivarred, ilma avamise ja sulgemise ajal nihketa, tugev survet taluv stabiilsus, sobib kõrge rõhu, suure vooluhulga ja sagedaste töötingimuste jaoks, mis võib tõhusalt vähendada ventiili kulumise ja deformeerumise riski. Diye saab kohandada ujuvpalli või fikseeritud kuulikonstruktsioone vastavalt kliendi vajadustele ja töötingimustele.

K: Millised on peamised ettevaatusabinõud sepistatud terasest kõrgsurveäärikuga kuulventiili paigaldamisel kõrgsurve töötingimustes?

V: ① Äärikuühendus: poldid peavad olema kõrgsurve spetsiaalsed poldid, näiteks 35CrMoA/A193-B7, ning tuleb järgida "diagonaalse ühtlase ja järkjärgulise pingutamise" põhimõtet, et vältida ventiili korpuse pragunemist ebaühtlase jõu tõttu, ja pöördemoment peab vastama standardeeskirjadele; ② Keskmise voolu suund: veenduge, et klapi korpuse voolusuuna tähis on kooskõlas keskmise voolu suunaga; täisavaliste kuulventiilide voolusuunal ei ole piiranguid; ③ Paigalduskeskkond: vältige päikesevalguse ja vihma sattumist väljas ning puhastage enne paigaldamist torujuhtme lisandid, et vältida kuuli südamiku ummistumist; ④ Survetesti aktsepteerimine: pärast paigaldamist tuleb kohapealne rõhukatse läbi viia. Veesurve katserõhk on 1,5-kordne nimirõhk ja õhurõhu katserõhk on 1,1-kordne nimirõhk. Seda saab kasutusele võtta ainult siis, kui leket ei esine.
