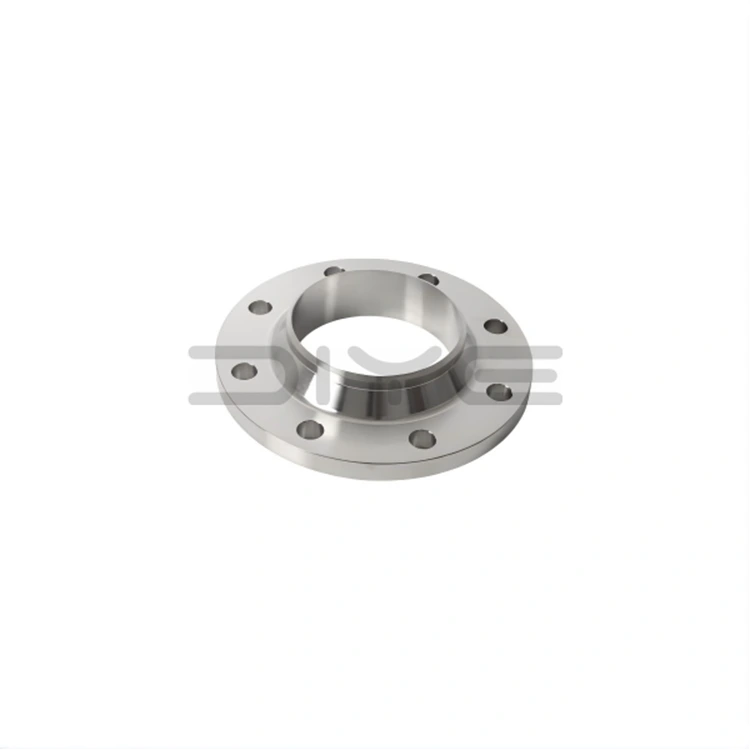

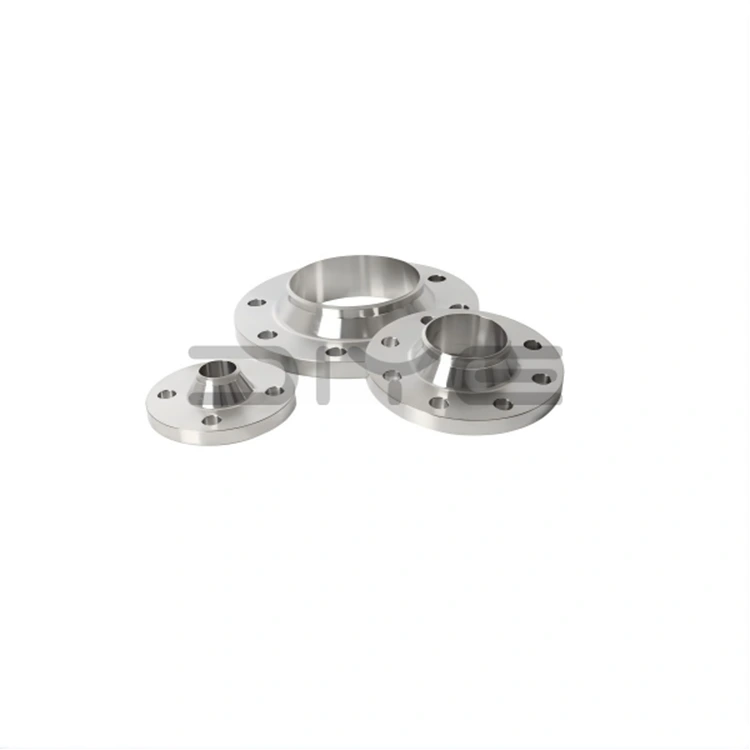

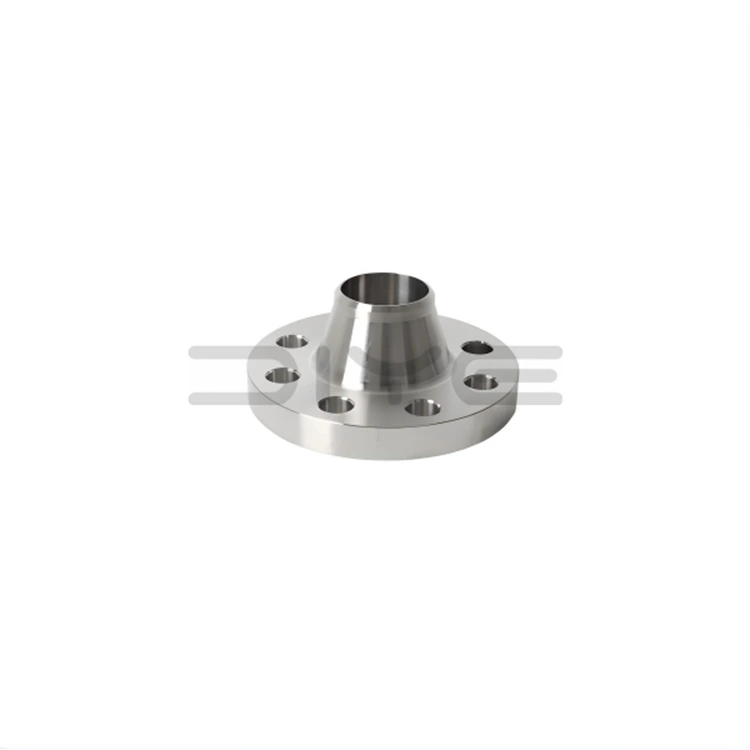

ANSI B16.5 keeviskaela äärik

Iga DIYE VALVE ANSI B16.5 Weld Neck Flange läbib range testimise, sealhulgas mõõtmete kontrollimise, materjali kontrollimise, ultraheli testimise ja rõhu testimise, tagades täieliku vastavuse ANSI B16.5 ja rahvusvahelistele kvaliteedistandarditele. Meie vertikaalselt integreeritud tootmisprotsess alates toorainest kuni valmistoodeteni tagab ühtlase tootekvaliteedi, jälgitavuse ja usaldusväärse jõudluse erinevates kriitilistes rakendustes.

Disain ja struktuur

1. Vastavus standarditele: Täielikult vastavuses ANSI/ASME B16.5 standarditega, hõlmates rõhureegleid vahemikus 150 kuni 2500 ja nimiläbimõõtu (NPS) vahemikus 1/2 tolli kuni 24 tolli, toetades suure läbimõõduga kohandatud disainilahendusi.

2. Integreeritud sepistatud konstruktsioon: ANSI B16.5 keeviskaela äärikutel on pikk, kitsenev, kõrge kaelusega konstruktsioon ja sujuva üleminekukaarega, sepistatud kvaliteetsetest Ameerika standardmaterjalidest, sealhulgas A105 süsinikterasest, F304/F316L roostevabast terasest ja legeerterasest.

3. Täppistihenduspinnad: standardne kõrgendatud pind (RF), rõngaühenduspind (RJ) ja pinna kare pind (MFM) töödeldakse CNC-töötlusega, et tagada tihendi tihe sobivus ja lekkevaba jõudlus.

4. Põkkkeevitusühendus: Mõeldud torujuhtmete täielikuks põkkkeevitamiseks, tagades pingete sujuva ülekandmise ja välistades pinge koondumise rummu põhjas.

Peamised eelised

1. Erakordne temperatuuri- ja rõhukindlus: spetsiaalselt loodud taluma tugevat termilist tsüklit, kõrget rõhku, vibratsiooni ja termilist roomamist, mis sobib kõige nõudlikumaks töökeskkonnaks.

2. Püsistabiilne tihendus: tugevad keevisliigendid ja täppistöödeldud tihenduspinnad tagavad püsiva ja hooldusvaba tihendi, mis on ohtlike ja mürgiste ainete keskkonnas ülioluline.

3. Suurepärane struktuurne jäikus: ANSI B16.5 Weld Neck Flanges kõrge kaelaga disain tagab suurepärase jäikuse, vastupidavuse deformatsioonile ja väsimuskindlusele, tagades pika kasutusea tsüklilise koormuse korral.

4. Kontrollitav ja usaldusväärne: Täielikult läbitungivad keevisõmblused võimaldavad mittepurustavat testimist (NDT), tagades toote kvaliteedi vastavuse rangetele tööstusstandarditele.

5. Põhjalikud spetsifikatsioonid ja stabiilne tarne: ettevõttesisene tootmine tagab küllaldase laoseisu, õigeaegse tarnimise ja võimaluse pakkuda ülemaailmsetele klientidele kuluefektiivseid tooteid.

Tööstuslikud rakendused

DIYE VALVE ANSI B16.5 keeviskaela äärikud on eelistatud standardtoode järgmiste peamiste rakendusstsenaariumide jaoks:

1. Nafta- ja gaasitööstus: torujuhtmed, rafineerimistehased ja avamereplatvormid.

2. Keemiatööstus: kõrgtemperatuurilised, kõrgsurve- ja söövitavad kandjasüsteemid.

3. Elektritootmistööstus: aurutorustikud, katlakontuurid ja elektrijaamade abisüsteemid.

4. Surveanumad: säilituspaagid, reaktorid ja protsessiseadmed, mis nõuavad kõrgeimat terviklikkust.

5. Suure terviklikkuse torud: süsteemid tuleohtlike, plahvatusohtlike ja väga mürgiste vedelike transportimiseks.

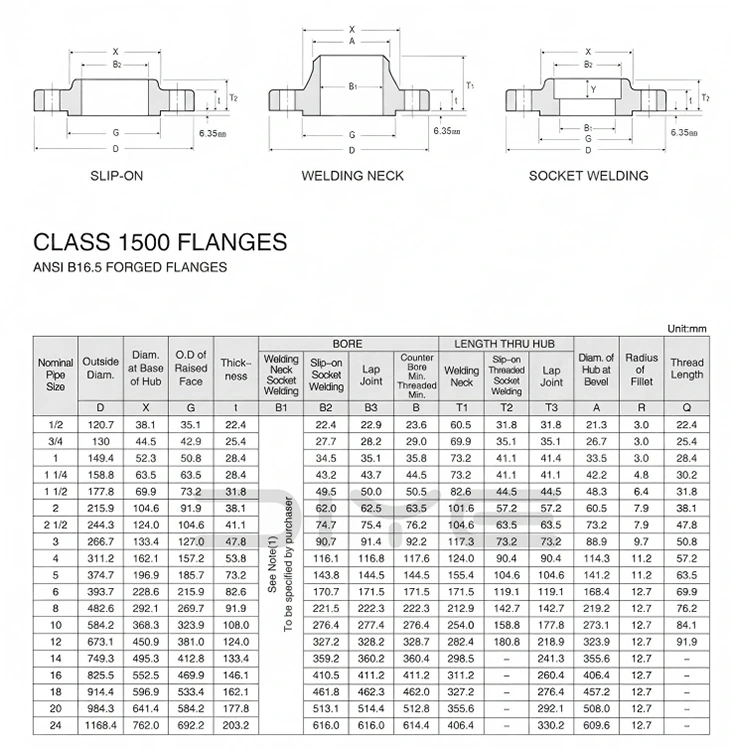

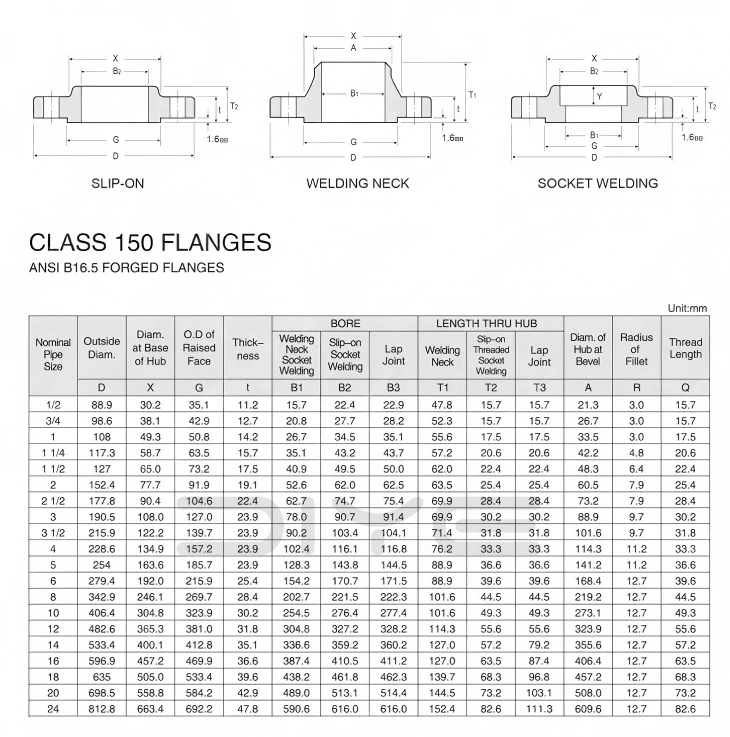

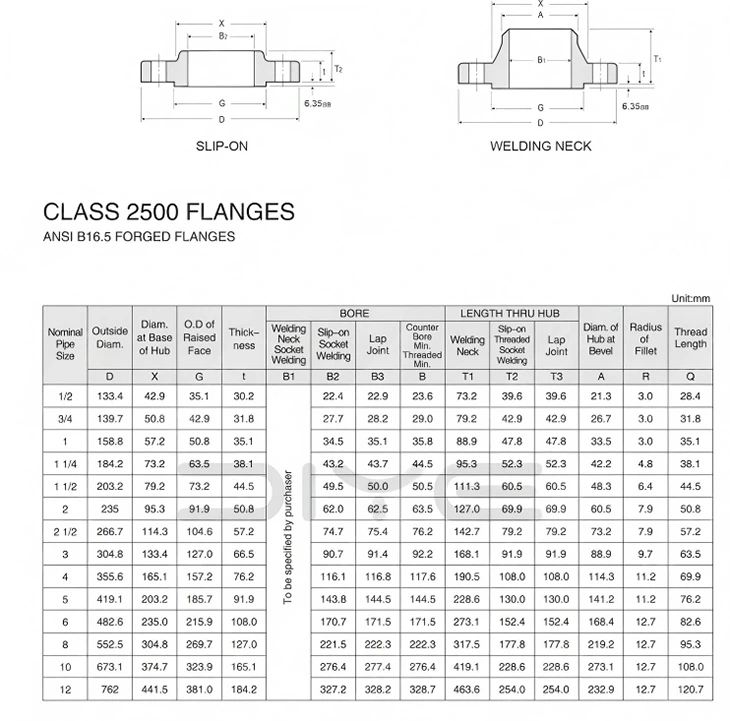

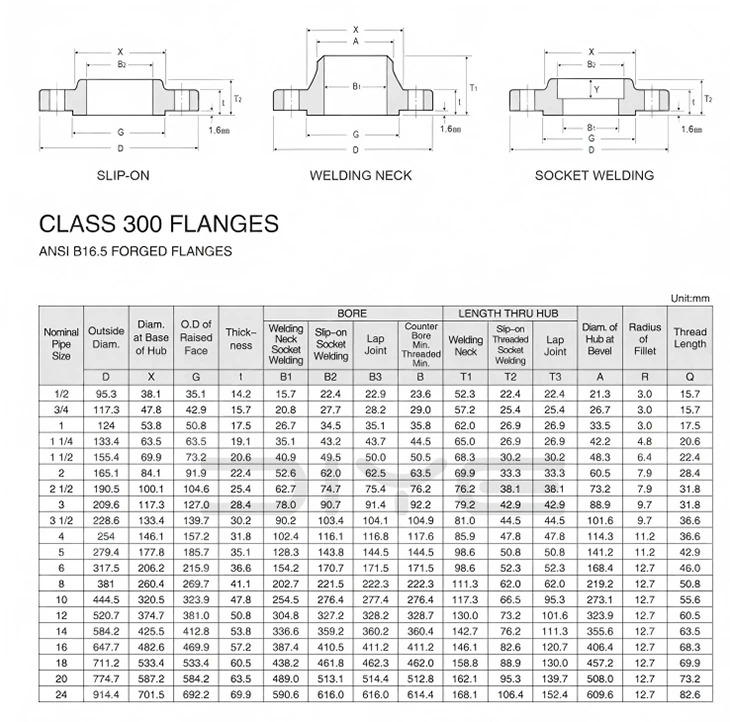

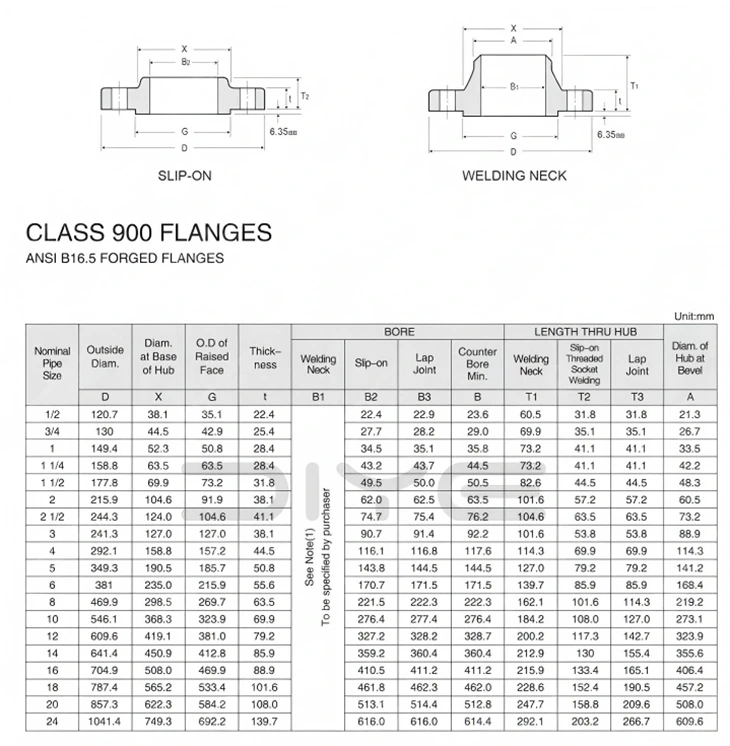

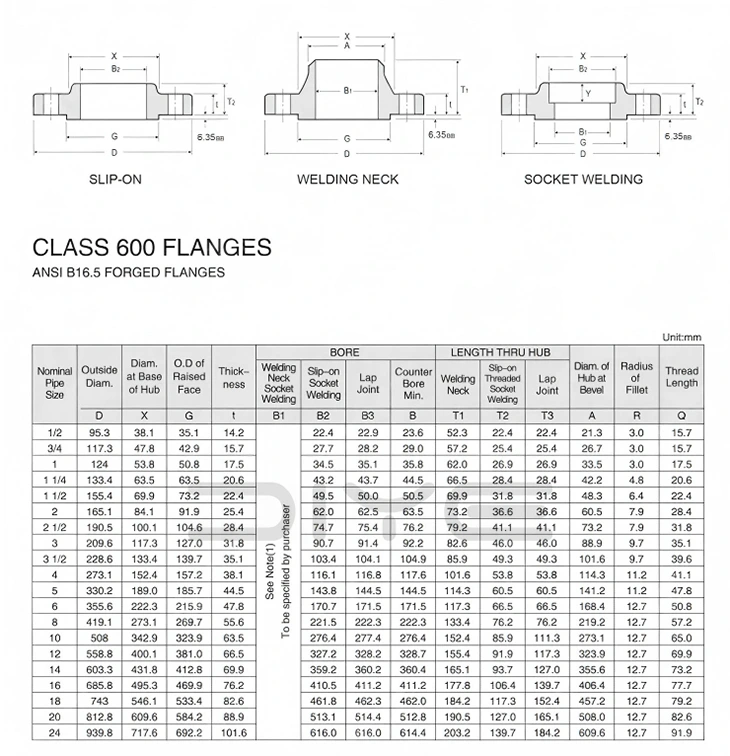

Tehnilised parameetrid

KKK

K: Kas Ameerika standardääriku klassi ja Hiina standardset PN-i saab omavahel vahetada?

V: Neid ei saa otse vahetada. Klass viitab Ameerika standardrõhuklassile, mis erineb PN nimirõhusüsteemist. Välisläbimõõt, poldiaugud ja tihenduspinna mõõtmed ei ühti ning nende segamine ja ühendamine on rangelt keelatud.

K: Mis on NPS Ameerika standardäärikutes? Kuidas see vastab DN-ile?

V: NPS viitab Ameerika standardsele nimiläbimõõdule (tollides). Näiteks NPS2 = DN50. See on ainult viitamiseks. Paigaldamisel ja tellimisel tuleb rangelt järgida NPS + klassi ja ainult DN-ile ei saa loota.

K: Millised on erinevused WN- ja SO-äärikute vahel?

A: WN kaelakeevisäärik: pika kaela sepistamine, täielik läbitungimiskeevitus, vastupidav kõrgele temperatuurile ja kõrgele rõhule, vastupidav vibratsioonile, kasutatakse magistraaltorustike, surveanumate, tule- ja plahvatusohtlike ainete jaoks;

SO kaelata põkk-keevitusäärik: Lühikese kaelaga pistikkeevitus, lihtne paigaldus, odav, sobib ainult keskmise ja madala rõhu, normaalse temperatuuri, tavaliste protsessitorustike jaoks.

K: Millist terastoru tuleks kasutada Ameerika standardsete äärikutega?

V: Süsinikteras kasutab ASTM A106/A53 Ameerika standardset õmblusteta toru; Roostevaba teras kasutab ASTM A312 seeria torusid.
