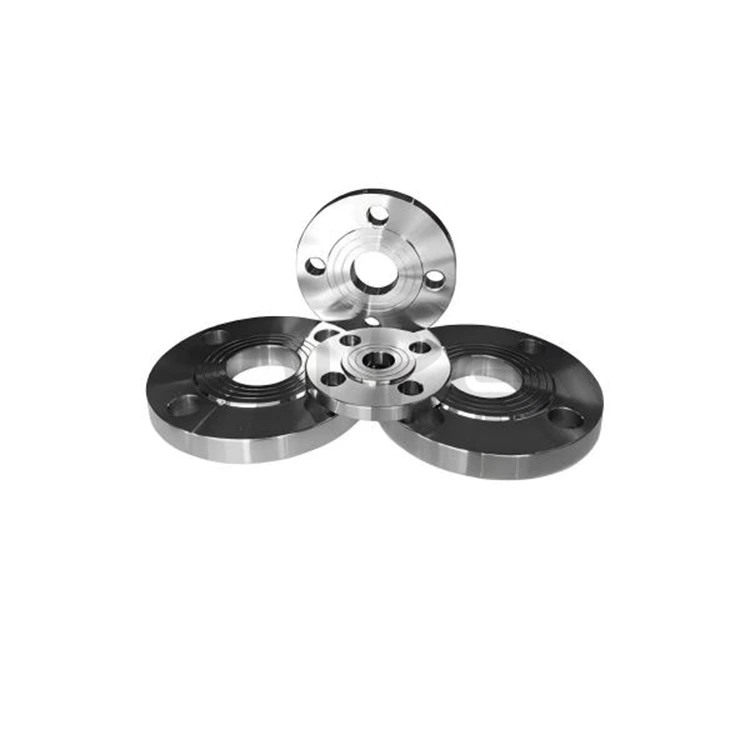

GOST 12820-80 Äärik

Meie GOST 12820-80 äärik on toodetud kahe GOST-standardi põhisüsteemi põhjal, mis moodustavad tervikliku tehnilise süsteemi, mis ühildub nii traditsiooniliste Venemaa kui ka järgmise põlvkonna torujuhtmete spetsifikatsioonidega:

1. GOST 12820-80: Klassikaline standard, mis on mõeldud spetsiaalselt keskmise ja madala rõhuga terasest libisemisäärikutele, sobib PN 0,1–2,5 MPa, DN10–1600, peamiselt varustatud RF/FF tihenduspindadega, mida kasutatakse laialdaselt tavapärastes kommunaal- ja üldistes tööstuslikes torustikes.

2. GOST 33259-2015: uus universaalne põhistandard, mis asendab vana standardi, mis hõlmab kõiki survekategooriaid (PN1–250) ja kõiki äärikutüüpe, sealhulgas libisevat, keeviskaela, lahtist äärikut ja pimeäärikut, mis vastab kõrgsurve ja mitmekesiste projektide vajadustele.

Toote põhiparameetrid

1. Rõhu ja läbimõõdu vahemik

- Nimirõhk (PN): 6 taset (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), mis hõlmab töötingimusi 0,1 kuni 2,5 MPa.

- Nimiläbimõõt (DN): DN10–1600 (½"–64"), mis vastab peamiste tööstuslike torustike spetsifikatsioonidele.

2. Tihenduspinna tüüp

- Standardtüüp: RF (Raised Face, Type 02) veeliiniga, karedus Ra≤3,2μm; FF (Flat Face, tüüp 01) on ääriku tasapinnaga samal tasemel.

- Valikulised tüübid: MFM (tõstetud nägu), TG (keel ja soon), sobivad kõrgsurve/söövitava keskkonna jaoks.

3. Materjali valik

Kasutab peavoolu Venemaa standardeid ja rahvusvahelisi samaväärseid materjale, mis vastavad standardile GOST 12816-80:

- roostevaba teras: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Süsinikteras: St20, St35; Madallegeeritud teras: 16 miljonit.

Tootmine ja kvaliteedi tagamine

1. Tootmise kontroll

- Mõõtmete täpsus, sealhulgas välisläbimõõt, siseläbimõõt, poldi ava keskpunkti kaugus, paksus ja tihenduspinna kõrgus, järgib rangelt standardtabeleid;

- Täiustatud CNC-töötlus- ja sepistamisprotsessid tagavad toote stabiilse jõudluse ja kõrge konsistentsi.

2. Kvaliteedikontroll

- Täielik eseme ülevaatus: visuaalne kontroll, mõõtmete mõõtmine ja 1,5-kordne nimirõhu hüdrostaatiline katse;

- Täielik sertifikaat: iga partii kohta antakse GOST materjalisertifikaat, EAC sertifikaat ja kvaliteedikontrolli aruanne.

Ääriku tüübi katvus:

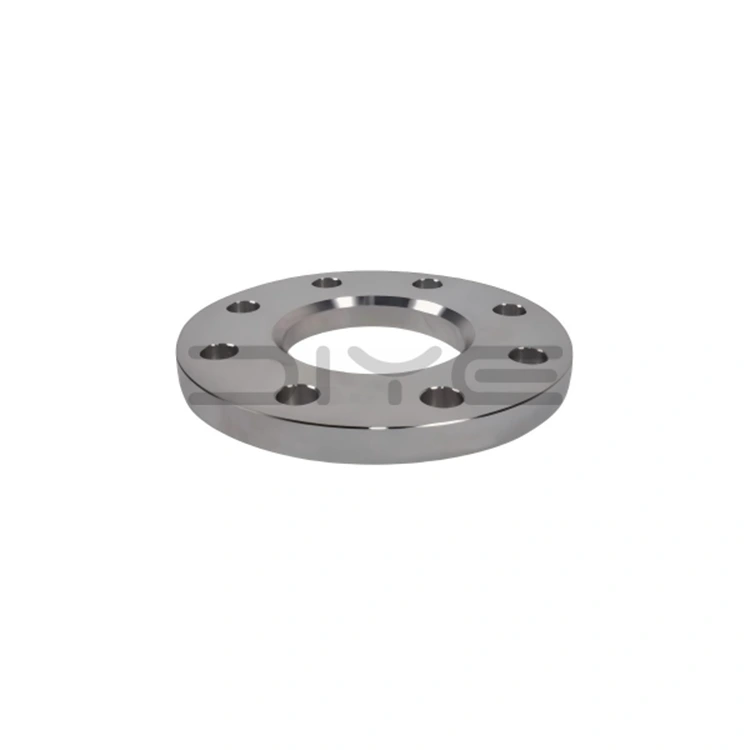

1. 01: tasapinnaline äärik (PL, GOST 12820-80 südamikutüüp)

2. 02: pistikupesa äärik (SO)

3. 03: lahtine äärik (LJ)

4. 04: lahtine tagumikäärik (LJ)

5. 05: põkkäärik (WN, vastab standardile GOST 12821-80)

6. 06: pime äärik (BL)

Kohandus- ja tugiteenused:

1. Mittestandardne kohandamine: suurust, materjali ja tihenduspinda saab kohandada vastavalt projekti joonistele;

2. Ühekordne tarnimine: Pakub sobivad GOST-kinnitused ja tihendid, lihtsustades hankeprotsessi ja tagades ühilduvuse;

3. Turu kohanemisvõime: Tooted vastavad täielikult Venemaa ja SRÜ turu standarditele, sobivad pikaajalisteks projektideks ja väliskaubanduskoostööks.

DIYE VALVE GOST 12820-80 äärik ühendab endas professionaalse tootmise, standardite järgimise ja usaldusväärse kvaliteedi, muutes selle eelistatud tooteks madala ja keskmise rõhuga torujuhtmete ühendamiseks Venemaa, SRÜ ja Kesk-Aasia turgudel. Peame kinni eelkõige kvaliteedi põhimõtetest ja eelkõige klientidest, pakkudes oma ülemaailmsetele partneritele stabiilset tarne- ja tehnilist tuge.

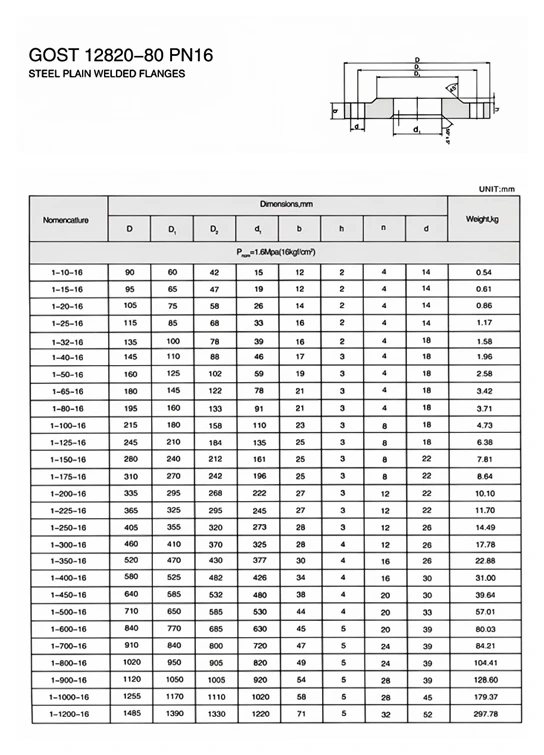

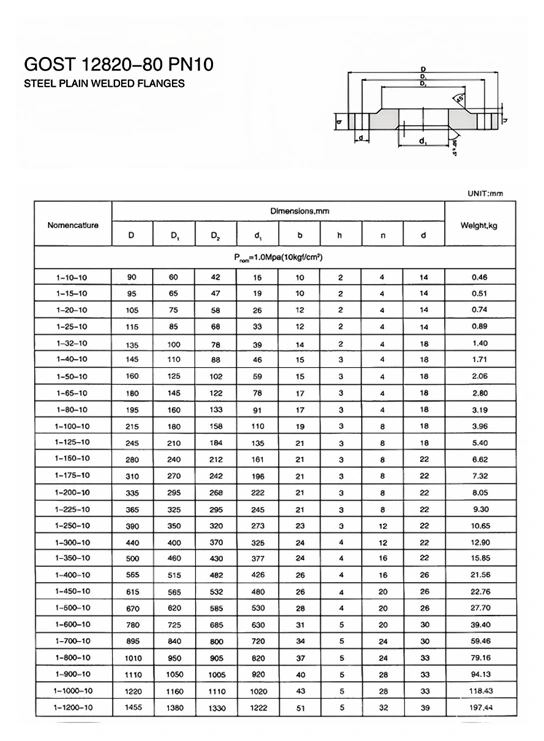

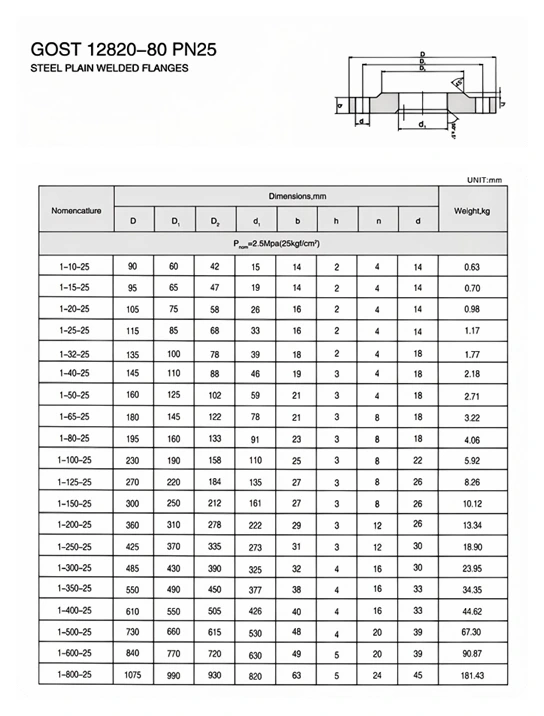

Tehnilised andmed

KKK-d

K: Millised on GOST 12820-80 äärikute ühised põhistandardid?

V: GOST 12820-80 on klassikaline vana standard, mis on spetsialiseerunud keskmise ja madala rõhuga terasest libisemisäärikutele; GOST 33259-2015 on üldise põhistandardi uus versioon, mis asendab täielikult vana süsteemi, hõlmab kõiki rõhutasemeid ja igat tüüpi äärikuid ning ühendab end kaasaegsete Venemaa ettevõtete ja EAC sertifitseerimisprojektidega.

K: Kas neid kahte standardit saab asendada ja üksteisega dokkida?

V: Tavalised suurused on ühilduvad, kuid kõrge rõhu, tihenduspinna, seina paksuse ja poldi parameetrite puhul on ülimuslik GOST 33259-2015; GOST 12820-80 saab kasutada vanade seadmete hoolduseks ja uute ehitusprojektide puhul tuleb rakendada 2015. aasta uut standardit.

K: Kuidas valida GOST-i libisevate äärikute ja keeviskaela äärikute vahel?

V: GOST 12820-80 libisevad äärikud sobivad tavatemperatuuri, keskmise ja madala rõhu, üldiste veevarustuse ja drenaaži/protsesside torustike jaoks; GOST 33259-2015 keevisõmbluse kaelaäärikud on kõrge temperatuuri ja kõrgsurvekindlad, vibratsioonivastased ning neid kasutatakse nafta- ja gaasitööstuses, keemiatööstuses, peaauru ja muude kõrge riskiga torustike jaoks.

K: Millised on GOST 12820-80 äärikute levinumad tihenduspinna tüübid?

V: RF (kõrgendatud nägu, kõige sagedamini kasutatav), FF (lame nägu), MFM (mees-naise nägu), TG (keele ja soonega nägu), RJ (rõngasliigendi nägu, uue standardi tipptasemel konfiguratsioon, mis on pühendatud kõrge temperatuuri ja kõrgsurve metalltihendile).

K: Millised torustikud ja poldid sobivad GOST 12820-80 äärikutega?

V: See sobib GOST-i standardsete terastorude ja GOST-i spetsiaalsete poltide ja mutritega. Tihendid on valitud GOST-standardi kummitihendite, spiraaltihendite ja metallrõngastihendite hulgast. Täielik sobituskomplekt hoiab ära lekke.
