Pistikupesa keevitusäärik

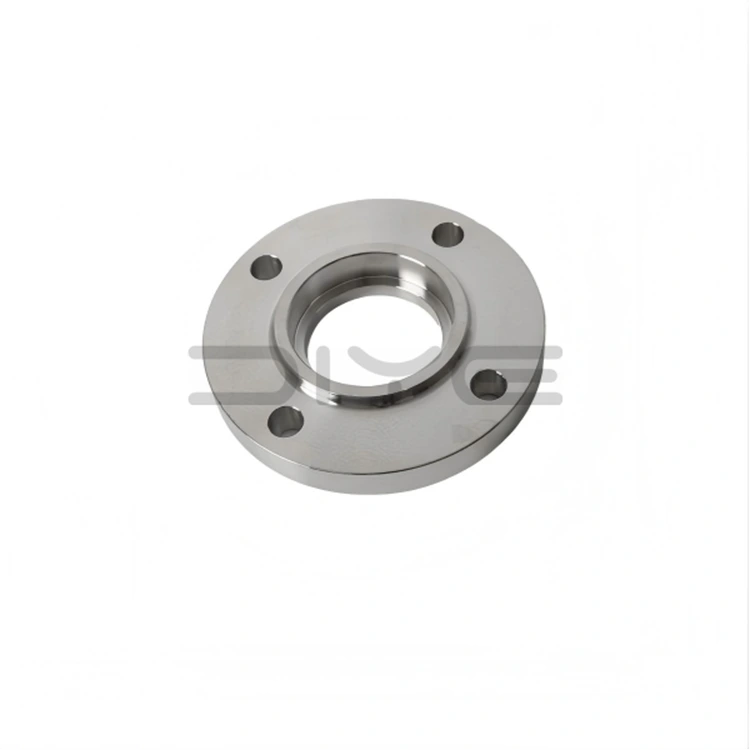

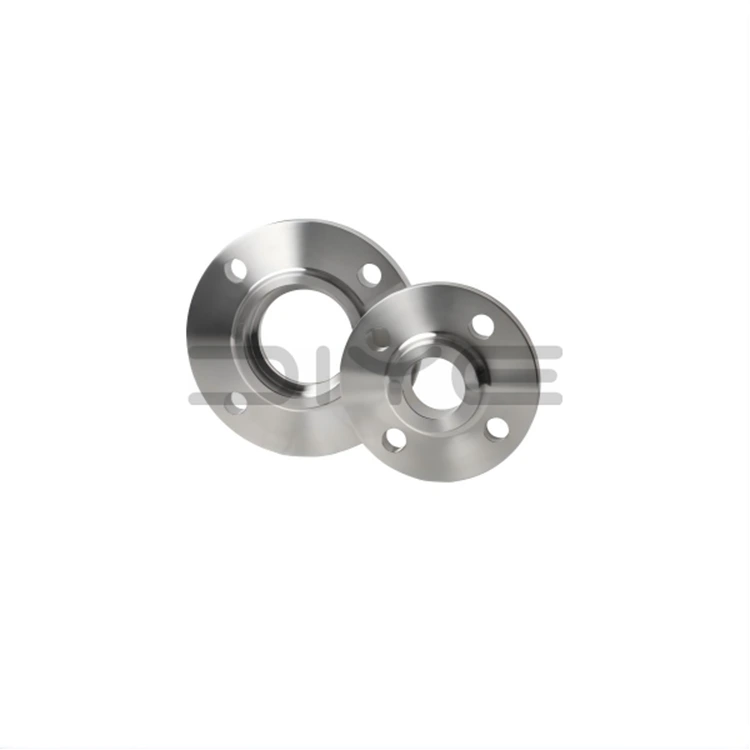

Socket Welding Flange on kaelusega sepistatud äärik, mille ühes otsas on sisemine pesa soon. Paigaldamise ajal sisestatakse terastoru pesasse ja kinnitatakse välise lõikeõmblusega, välistades vajaduse toruotsa faasida ega kasutada põkkkeevitusplaati. Tooted on peamiselt toodetud ASME B16.5 standardite järgi, mis hõlmavad rõhku klassidest 150 kuni klassi 2500, muutes need eelistatud lahtivõetavaks ühenduseks väikese läbimõõduga kõrgsurvetorusüsteemide jaoks.

Standardsed tihenduspinna tüübid

1. RF (tõstetud nägu): tööstusharu tavatüüp, mis ühildub spiraal- ja PTFE-tihenditega, sobib üldistes töötingimustes.

2. RJ (Ring Joint): Mõeldud äärmuslikele kõrgetele temperatuuridele ja kõrgele rõhule, ühildub metallrõngastihenditega.

3. MFM (matching Face): takistab tihendi erosiooni ja kokkusurumist, parandades tihenduse stabiilsust karmides tingimustes.

Tööpõhimõte ja keevitusprotsess

1. Toru sisestamine: sisestage toru pesasse, kuni see puutub kokku sisemise astmega, seejärel tõmmake veidi tagasi, et võimaldada soojuspaisumist.

2. Fillekeevitamine: Toru välisseina ja ääriku kaela ristumiskohas tehke pidevaid väliseid keevisõmblusi.

3. Tihendamine ja pinge leevendamine: keevisõmblus tagab struktuurse fikseerimise ja tihenduse; sisemine kliirens neelab soojuspaisumist, vältides keevisõmbluse pragunemist.

4. Mittepurustav katsetamine: kriitiliste väikese läbimõõduga süsteemide täpse tihendamise tagamiseks võib keevisõmblusele läbi viia PT läbitungimiskatse.

Peamised struktuurieelised

1. Isetsentreeruv pesakeevitusäärik: sisseehitatud pesakeevitusäärik võimaldab torude automaatset joondust, lihtsustades paigaldamist ja tagades kõrge koaksiaalsuse.

2. Integreeritud sepistatud struktuur: ühes tükis sepistatud kaela disain tagab suurepärase jäikuse ja stabiilse survekindluse.

3. Tõhus ja mugav keevitamine: vaja on ainult väliseid lõikeõmblusi, mis võimaldavad kiiret ehitamist ja välistavad vajaduse täieliku läbitungimiskeevituse järele.

4. Kaitse termilise pinge eest: toru põhjas on spetsiaalne paisumispilu, et vabastada kõrgel temperatuuril termiline stress ja vältida liigeste rikkeid.

Tehnilised andmed ja materjalivalikud

1. Standardsuurused: peamiselt DN15–DN50 (NPS 1/2″–2″), optimeeritud väikese läbimõõduga kõrgsurvesüsteemide jaoks.

2. Survehinnangud: tavaliselt kasutatavad spetsifikatsioonid on klass 300/600 ja kõrgemad, mis sobivad keskmise ja kõrge rõhu tingimustes.

3. Materjalitüübid: saadaval ASTM A105 süsinikterasest, 304/316L roostevabast terasest, legeerterasest ja madala temperatuuriga sepistatud terasest.

Rakenduste stsenaariumid ja teenuse võimalused

DIYE VALVE pistikupesa keevitusäärikuid kasutatakse laialdaselt nafta- ja gaasitööstuses, keemiatööstuses, elektritootmises ja rahvusvahelistes inseneriprojektides. Pakume laos olevaid standardseid suurusi, aga ka täielikult kohandatud lahendusi mittestandardsete suuruste ja erimaterjalide jaoks. Iga tootega on kaasas täielik originaalne tootja kvaliteedikontrolli aruanne, materjalisertifikaat, vigade tuvastamise andmed ja täielik ekspordidokumentide komplekt, mis tagab täieliku vastavuse erinevate projektide nõuetele üle maailma.

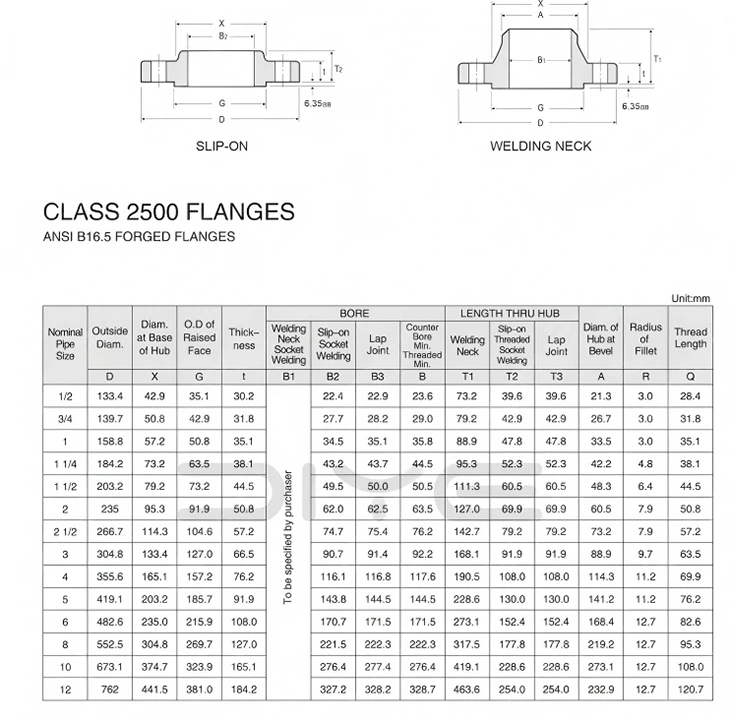

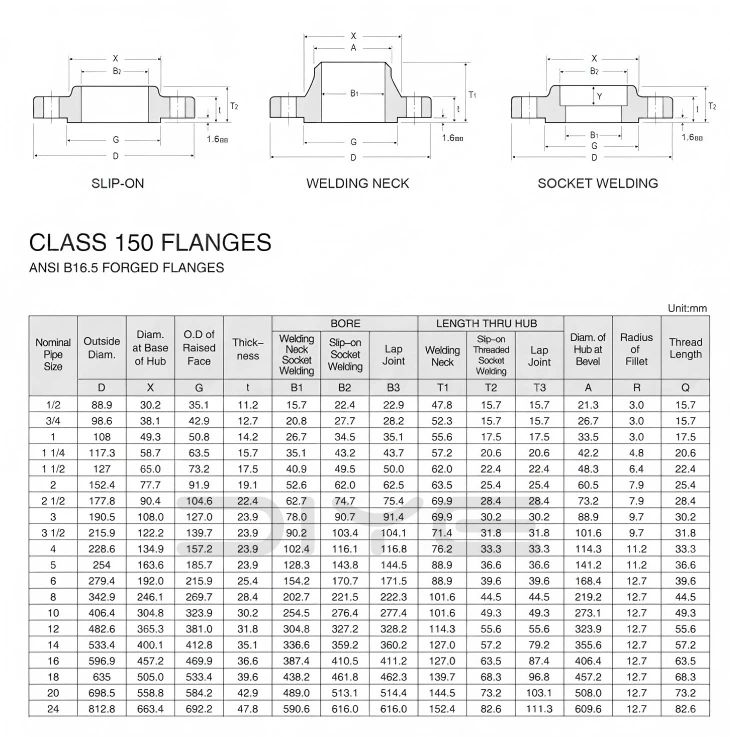

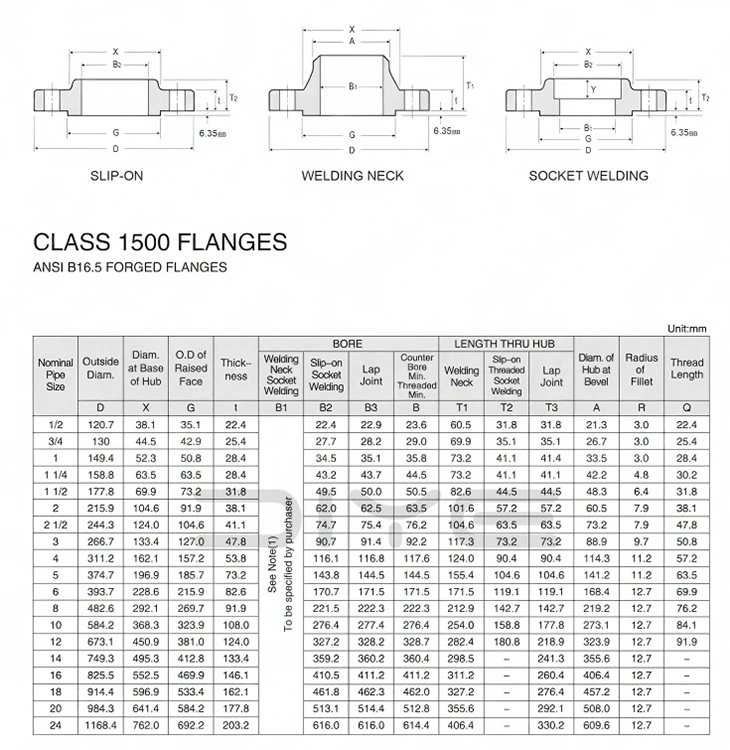

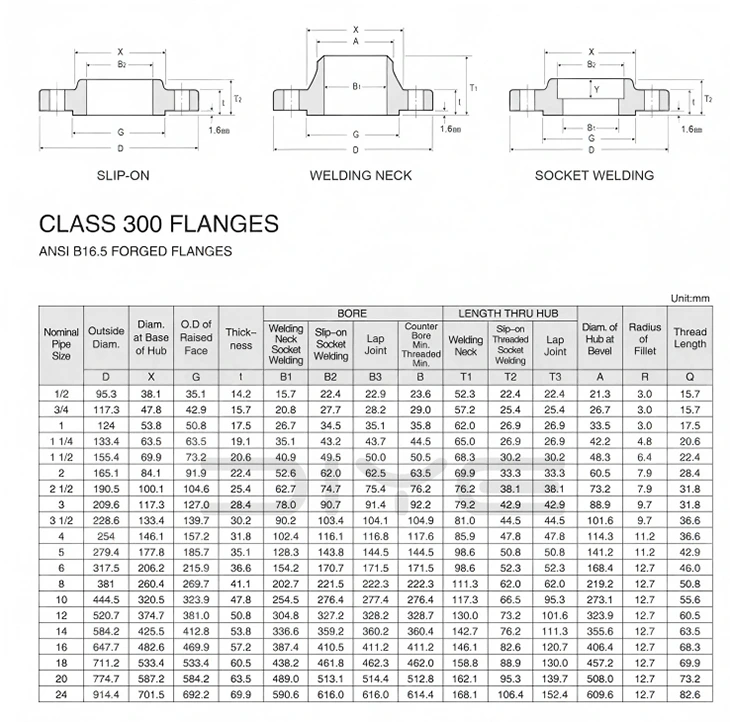

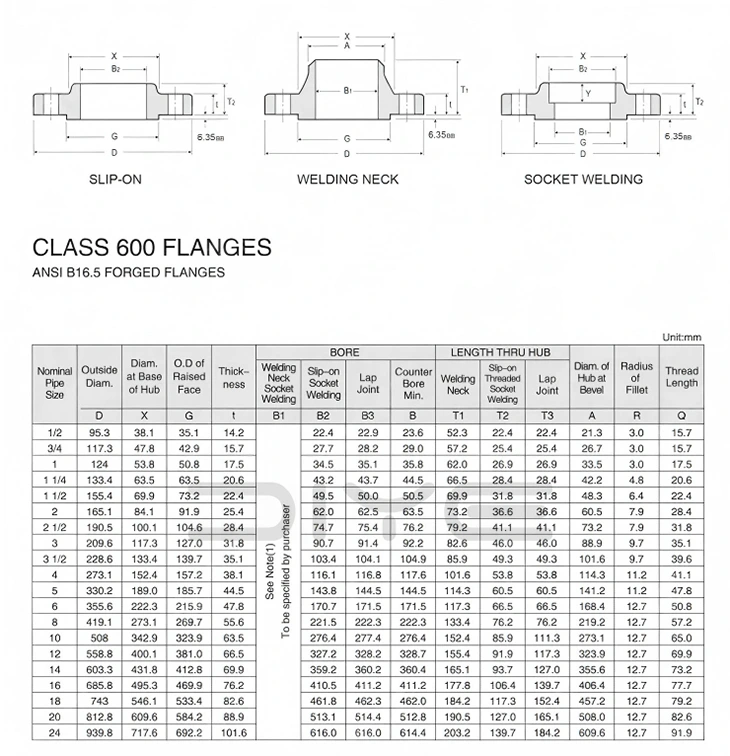

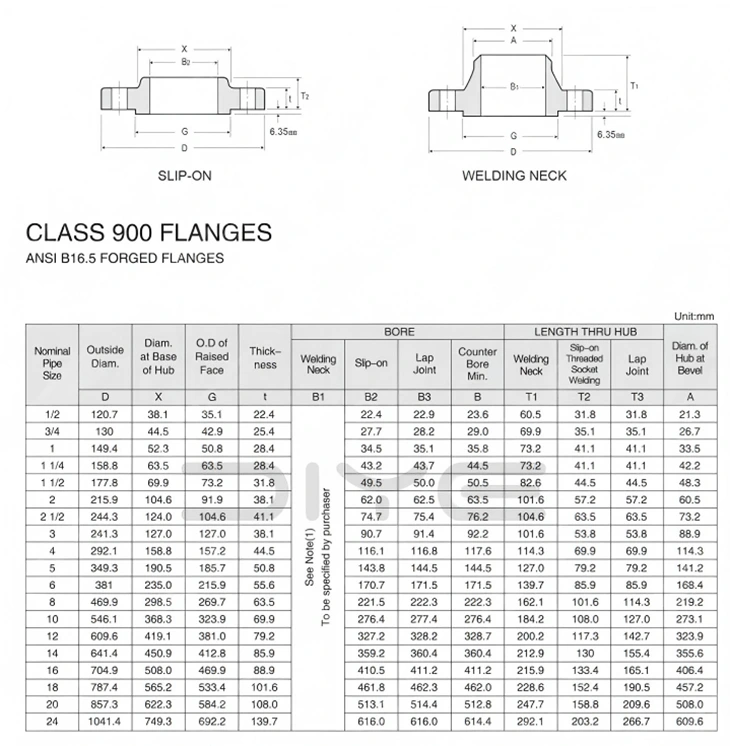

Tehnilised parameetrid
